Bisagras de Cazoleta: Tipos, Medidas, Colocación y Regulación
Sencilla y práctica guía de bricolaje sobre Cómo Colocar Bisagras de Cazoleta, los principales tipos de que existen y cómo regularlas para que queden perfectas

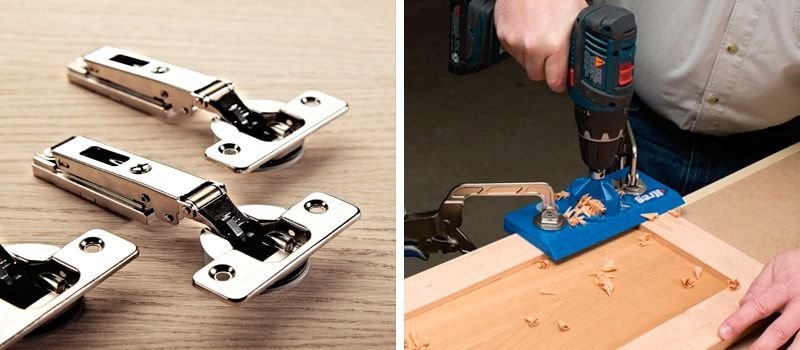

La bisagra de cazoleta es una de las más utilizadas en bricolaje y fabricación de mobiliario. Para una cazoleta de 35 mm, el centro se taladra a unos 22 mm del canto y a unos 10 cm de los bordes superior e inferior, con una profundidad de unos 12 mm. Se encuentran sobre todo en muebles de cocina y baño, aunque hoy su uso se ha generalizado a casi cualquier mueble. En inglés se conocen como concealed cabinet hinges o European hinges.
Tabla de Contenidos
- Tipos de Bisagras de Cazoleta
- Regulación de las bisagras de cazoleta
- ¿Cuántas bisagras son necesarias para una puerta?
- Instalación de bisagras de cazoleta: taladros y colocación
- Tipos especiales de bisagra de cazoleta
- Distancia para colocar las bisagras de cazoleta
- Preguntas frecuentes sobre bisagras de cazoleta
Tipos de Bisagras de Cazoleta
Existen tres tipos principales, según la posición de la puerta respecto al costado del mueble (en catálogos ingleses: full overlay, half overlay e inset):
La Bisagra Recta: Es de las más utilizadas, ya que tapa el canto del mueble. Se utiliza principalmente en los muebles de cocina y baño.
La Bisagra Acodada: Se utiliza principalmente cuando solo disponemos de un costado y necesitamos colocar sobre el mismo dos puertas.
La Bisagra Súper Acodada: Se emplea para que la puerta quede remetida sobre el costado.
Tipos de Bisagras de Cazoleta Según Sistema de Montaje
Atendiendo a cómo se fija la cazoleta a la puerta podemos encontrar diferentes tipos de bisagras de cazoleta:
- Tornillos. Se trata del sistema más habitual. En las pestañas a los lados de la cazoleta encontramos las ubicaciones para los tornillos.
- Taco y tornillo. En realidad, no existe diferencia entre esta bisagra y la anterior. Sin embargo, a la hora de mecanizar la puerta puede ser que además de la ranura para la cazoleta se perforen los huecos para los tacos. En estos casos será necesario comprar la bisagra con los tacos o comprar estos por separado.
- Clip. Este tipo de bisagra, también llamadas por algunos fabricantes como bisagras de montaje rápido no requieren el uso de tornillería. Tras insertar la cazoleta, bajamos la pestaña que la ensancha para que la bisagra se fije. Es habitual que las bisagras que incluyen el montaje con clip también vengan preparadas para la fijación con tornillos (aunque sean prescindibles) o incluso que incorporen los tacos (Clip Top Blumotion de Blum).
Medidas para instalar bisagras de cazoleta: 26 mm y 35 mm
Las hay de distintos diámetros de cazoleta: 26, 30, 35 y 40 mm. La de 35 mm es la estándar y la que recomiendan la mayoría de fabricantes, para puertas de armario de mayor tamaño y peso. La de 26 mm se reserva a puertas finas o ligeras, de hasta unos 15 mm de grosor, como las de muebles pequeños de baño o cocina. Cuando la puerta ya viene taladrada, la bisagra debe coincidir con ese diámetro.

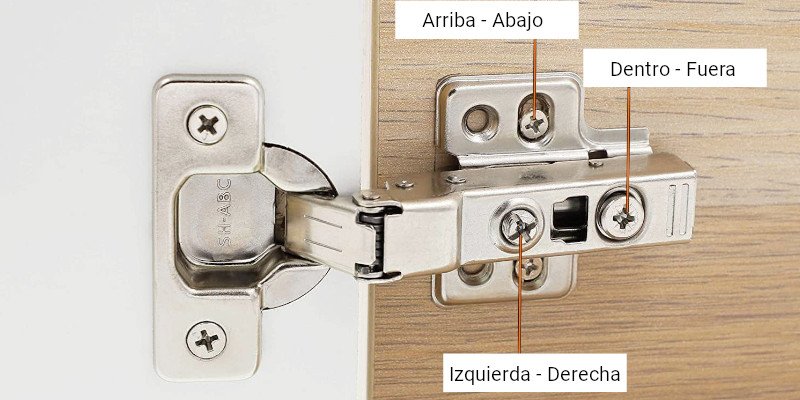

Regulación de las bisagras de cazoleta
Las bisagras salen preajustadas de fábrica, pero se corrigen con sus tornillos de regulación. Cada uno mueve la puerta en una dirección, con un margen de unos ±2 mm:

- Profundidad (acercar o alejar la puerta del mueble): tornillo trasero del brazo, el más alejado del borde de la puerta.
- Altura: tornillo central de la base de montaje.
- Lateral (igualar huecos con la puerta contigua): tornillo delantero del brazo, el más próximo al borde del mueble.
Existe otro tipo de regulación, que no todas las bisagras lo tienen, y es el de la presión que ejerce la puerta cuando se cierra. Mediante el tornillo podemos ajustar el que la puerta cierre bruscamente o que lo haga con suavidad.
¿Cuántas bisagras son necesarias para una puerta?
Para determinar el número de bisagras por puerta tenemos que tener presente el peso, la anchura, y la altura. Si partimos de un ancho máximo de 60 cm. tenemos que la cantidad de bisagras a colocar son como siguen:
| Altura | Peso | Cantidad |
|---|---|---|
| Hasta 90 cm. | Hasta 6 Kg. | 2 bisagras |
| Hasta 160 cm. | Hasta 12 Kg. | 3 bisagras |
| Hasta 200 cm. | Hasta 18 Kg. | 4 bisagras |
| Hasta 240 cm. | Hasta 22 Kg. | 5 bisagras |
Estamos suponiendo un tablero aglomerado, DM o madera ligera, como el pino. Si nos vamos a materiales más pesados es posible necesitamos incrementar el número de bisagras para cada medida.
Instalación de bisagras de cazoleta: taladros y colocación
Medidas para taladrar la puerta: a qué distancia va la cazoleta

Por medio de una broca fresa podemos realizar la cazoleta a las puertas, para lo cual tendremos en cuenta las siguientes medidas, "B". La distancia del borde superior e inferior a la cazoleta (la medida "B") debe ser de unos 10 cm como máximo, tanto para la bisagra superior como para la inferior. En puertas de 30 cm o menos, la distancia será algo menor.
Si hay más de dos bisagras, se reparten a la misma distancia entre la superior y la inferior.
La distancia del canto al centro de la cazoleta (la medida "A") es la más importante: unos 17 mm para la cazoleta de 26 mm y unos 22 mm para la de 35 mm. Algunos fabricantes dan 22,5 mm, así que conviene confirmar la cota en la ficha técnica de la bisagra.

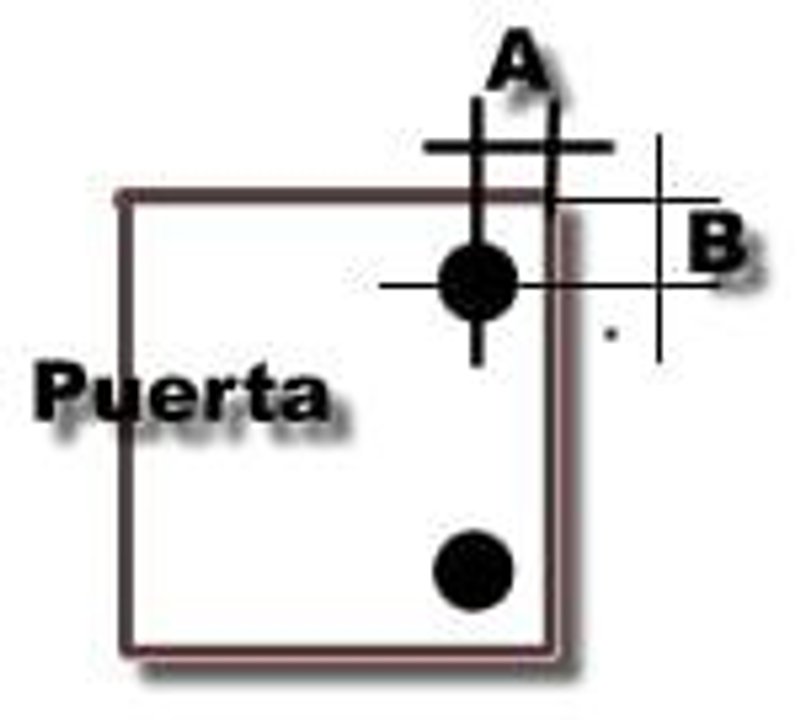

Esquema Genérico de Taladros (en función del tipo y el fabricante las medidas pueden variar).
Colocación del chasis o base de la bisagra de cazoleta
El chasis o base de la bisagra de cazoleta es complemento de la bisagra que se fija al costado interior del mueble con tornillos, y al que posteriormente anclaremos el brazo de la bisagra para colocar la puerta.
Existen diferentes tipos de base, no solo diferentes en cuanto a medidas. También las hay inclinadas, rectas, para regulación con excéntricas, etc. Aquí nos centramos en la tradicional, que es la más habitual.
Lo habitual es hacer los taladros del chasis a 37 mm del borde frontal del costado, separados entre sí 32 mm en vertical. Para su altura, parte del centro de la cazoleta y réstale el solape de la puerta: así el chasis queda alineado con la bisagra.
Hoy en día es fácil encontrar plantillas que no solo simplifican las mediciones sino que reducen drásticamente la posibilidad de errores.
Alojamiento de la bisagra y profundidad de la cazoleta
Para la realización del alojamiento o hueco de la bisagra utilizaremos una fresa especial. Como en cualquier tipo de herramienta, las podemos encontrar de mejor o peor calidad. La ventaja de una fresa profesional es que la podemos llevar a afilar, también cabe destacar que los taladros se realizan sin desgarres y con precisión.
Para la realización de la cazoleta podemos utilizar dos sistemas, uno, que sería con el taladro y a mano alzada, o colocando el taladro sobre un soporte vertical. Ni que decir tiene que en cualquiera de los casos debemos respetar las medidas indicadas más arriba y una profundidad de unos 12 mm. Un tope en la broca o una cinta marcada te sirve de guía. Obviamente, utilizar un soporte nos asegura un mejor resultado.
Es aconsejable por no decir de suma importancia que antes de adentrarnos en esta tarea y estropear la puerta, hagamos las pruebas necesarias, en una madera aparte, y por supuesto que sea del mismo espesor que la puerta. Es en esta prueba donde comprobaremos que la bisagra entra perfectamente.

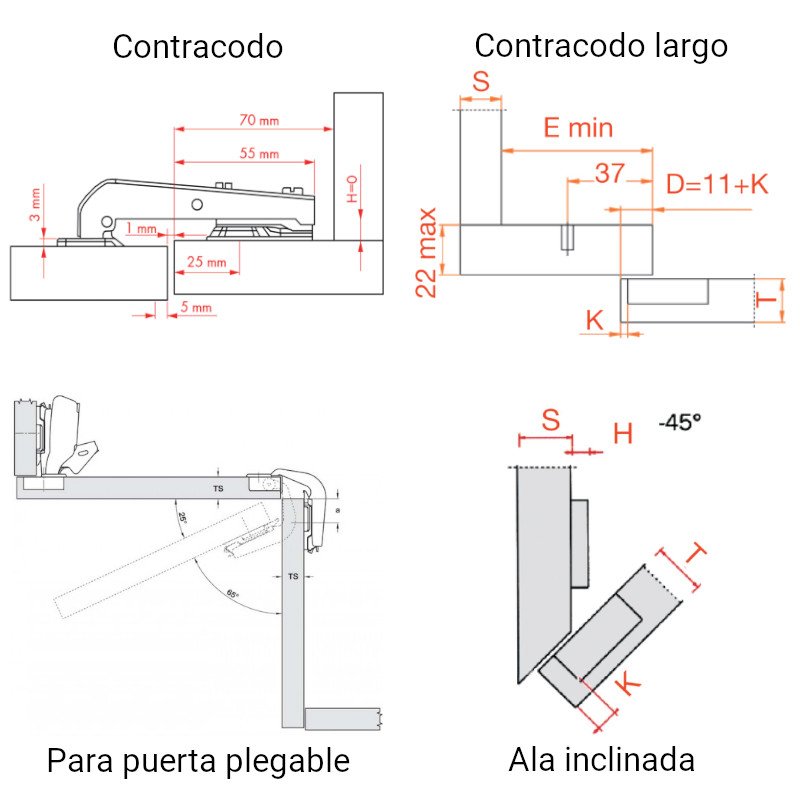

Tipos especiales de bisagra de cazoleta
Además de las tres principales, existen modelos para situaciones concretas:
- Contracodo. Para cuando la puerta, y la pieza donde se fija el chasis/base están alineados. A su vez, este tipo de bisagras suele estar para aperturas de 95º y 110º.
- Contracodo largo. En este caso, la puerta y la pieza donde se fija chasis/base son superficies paralelas.
- Para puerta plegable o doble puerta. Se utiliza en puerta plegables o dobles. Principalmente para muebles rinconeros.
- Bisagras con ala inclinada. Tanto para ángulo negativo como positivo. En este caso, puerta y costado forman un ángulo que no es recto.
- Falso rincón o ángulo amplio (155° a 170°). Para esquinas o cuando hace falta abrir la puerta más de lo habitual, ya que el estándar es de 110°.

Por otro lado, existen bisagras cazoletas hechas para prestaciones más exigentes, por ejemplo, de alta resistencia. En este caso, se trata de bisagras de cazoleta de algunas de las formas ya comentadas, aunque con algunas variantes: materiales, uniones…
Distancia para colocar las bisagras de cazoleta
El criterio más utilizado para repartir las bisagras en la puerta es:
- La primera y la última, se colocan a 10cm de los bordes de la puerta.
- El resto, en el caso de que fueran necesario instalar más, se colocan dejando igual distancia entre todas.
Veámoslo con 2 ejemplos:
- Puerta de 150cm con 3 bisagras: La primera a 10 cm, la última a 140 cm, y la segunda a 75cm.
- Puerta de 180cm con 4 bisagras: La primera a 10 cm, la última a 170cm, la segunda a 63,3cm y la tercera a 116,6cm.
Preguntas frecuentes sobre bisagras de cazoleta
¿Qué peso soporta una bisagra de cazoleta?
No hay un valor fijo. Influyen el tamaño y la forma de la puerta, el número de bisagras, dónde se colocan, la calidad del herraje y lo bien que se monte. Por eso un par de bisagras puede sujetar una puerta y ceder con otra del mismo peso pero distinta forma.
¿Qué diámetro de cazoleta elijo, 26 o 35 mm?
Para la mayoría de puertas de mueble, 35 mm: es el estándar y el más fácil de encontrar. La de 26 mm se reserva a puertas finas o ligeras, de hasta unos 15 mm de grosor. Si la puerta ya tiene taladro, la bisagra debe coincidir con su diámetro.
¿A qué distancia se colocan las bisagras de cazoleta?
Del borde superior e inferior, hasta unos 10 cm. Del canto lateral, unos 22 mm hasta el centro de la cazoleta de 35 mm, o unos 17 mm en la de 26 mm. Si hay más de dos bisagras, se reparten a la misma distancia entre sí.
¿Se puede instalar una bisagra de cazoleta sin taladrar la puerta?
Sí, con bisagras de superficie, sin cazoleta, que se atornillan directamente a la puerta y al lateral sin fresar. Son más fáciles de montar y muy recomendables para aficionados al bricolaje.
