Pie de Rey o Calibrador de Carpintería: ¿Qué es y cómo se usa?

Las herramientas de medición sin imprescindible en cualquier trabajo de carpintería, el calibre o calibrador es el rey

Herramientas

El calibrador de madera o calibre pie de rey es un instrumento de medida de diámetros interiores, exteriores y profundidades en una única operación. Muy usado en diversos sectores, en carpintería y ebanistería resulta indispensable para verificar espesores de tableros, profundidad de cajas o distancia entre taladros con una precisión que ninguna cinta métrica puede ofrecer.

Tabla de Contenidos

El calibrador vernier —también llamado vernier para madera en talleres de carpintería— debe su nombre a Pierre Vernier, que perfeccionó la herramienta buscando lecturas muy exactas. La escala auxiliar (el nonio o vernier) resbala a lo largo de la escala principal y permite realizar lecturas fraccionales exactas hasta la mínima división.

El calibre de madera, tal y como lo conocemos actualmente, está disponible en tres versiones principales: el vernier clásico (analógico), el digital y el de carátula. Cada uno ofrece un equilibrio distinto entre precisión, facilidad de lectura y resistencia al entorno del taller.

¿Cuáles son los principales usos de un calibrador en carpintería?

Algunas de sus principales utilidades son:

  • Medición de dimensiones: Los calibradores permiten medir con precisión longitudes, espesores y diámetros de piezas de madera, lo qué es esencial para asegurar la precisión en la fabricación de muebles y otros proyectos de carpintería.
  • Calibración de herramientas: También se pueden utilizan calibradores para verificar la precisión de otras herramientas, como sierras, taladros y cepillos, asegurando qué estén configuradas correctamente para realizar cortes y perforaciones precisas. Por ejemplo, la separación entre la hoja de la sierra y el tope a la hora de cortar tiras.
  • Marcado de medidas: Pueden facilitar el marcar medidas directamente en la madera, lo que a su vez facilita el proceso de corte y ensamblaje.

Partes de un calibrador

  • Pata fija: diseñada para las medidas exteriores, tiene una superficie que entra en contacto con la pieza a medir.
  • Pata móvil: también para medidas exteriores en contacto con el objeto a medir.
  • Punta fija: para mediciones interiores.
  • Punta móvil: elemento movible de contacto con la pieza para medir interiormente.
  • Impulsor: punto de apoyo del dedo para desplazar el cursor.
  • Tornillo de fijación o freno: elemento que fija la medida obtenida actuando sobre la lámina de ajuste.
  • Vernier: escala de medida que según el número de divisiones indica el grado de precisión del calibrador.
  • Reglilla de profundidad: pieza unida al cursor que permite las mediciones de profundidad.

Tipos de calibres para carpintería

En el mercado encontrarás tres tipos principales de calibre pie de rey, cada uno con ventajas y limitaciones según el entorno de trabajo:

Calibre vernier (analógico)

El clásico calibrador de toda la vida. No necesita batería, es robusto y tolera periodos largos de almacenamiento sin mantenimiento. Su único inconveniente: exige práctica para leer el nonio y es propenso a errores de paralaje si no se mira de frente.

Resolución típica: 0,02 mm (50 divisiones) o 0,05 mm (20 divisiones).

Recomendado para: formación, mantenimiento general, ambientes con polvo o viruta donde un digital podría dañarse.

Calibre digital

Lectura instantánea en pantalla LCD, con cambio automático entre milímetros y pulgadas. Muchos modelos incluyen salida de datos para conectar a ordenador o impresora.

Resolución típica: 0,01 mm.

A tener en cuenta: depende de batería, es más caro y sensible al agua y condiciones adversas. En taller de carpintería con mucho aserrín, conviene elegir modelos con protección IP54 o superior.

Recomendado para: captura frecuente de medidas, reducción de errores de transcripción, control de calidad en producción.

Calibre de carátula (reloj)

Combina lo mejor de ambos mundos: lectura rápida en un reloj de aguja, sin dependencia de batería. Un mecanismo de cremallera y piñón convierte el movimiento lineal en rotación de la aguja.

Resolución típica: 0,01 mm.

A tener en cuenta: el mecanismo puede resentir golpes o contaminarse con viruta. Más difícil de reparar que un vernier clásico.

Recomendado para: comparaciones repetitivas en entorno limpio y controlado.

Cómo se usa el calibre de carpintero paso a paso

  1. Separe la pata móvil de la fija y deje una abertura un poco más grande que la pieza a medir.
  2. Coloque la pieza en el espacio entre las dos patas del calibrador.
  3. Vaya cerrando con cuidado el pie de rey hasta que las patas hagan contacto con el objeto.
  4. Ajuste ambas caras alrededor de la pieza.
  5. Realice la lectura e interprete la medida.

Los pasos anteriores describen el procedimiento para medidas exteriores, en le caso de mediciones interiores se han de utilizar las puntas superiores del calibrador dejándolas casi cerradas para ir abriéndolas progresivamente.

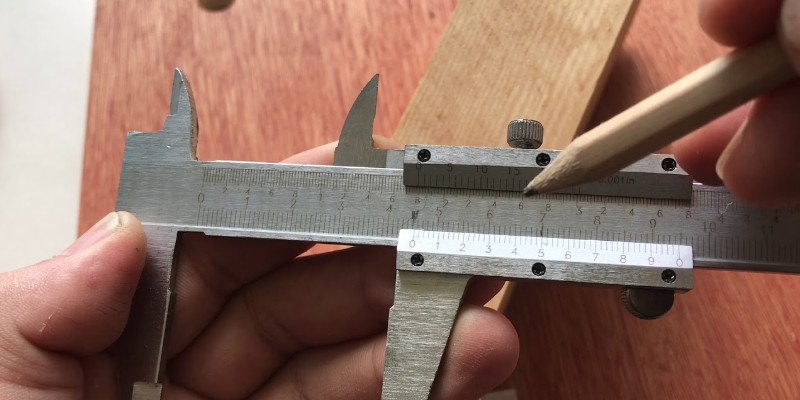

Cómo leer un vernier paso a paso

La lectura del calibre vernier (pie de rey) se realiza en tres pasos. Te lo explico con un ejemplo práctico:

Paso 1: lee los milímetros enteros

Observa la escala principal (la regla fija) y anota el número de milímetros que ha rebasado el cero del nonio (la escala móvil). Ese número es tu lectura entera.

Paso 2: lee la fracción en el nonio

Busca qué raya del nonio coincide exactamente con una raya de la escala principal. Esa raya te indica las centésimas o décimas de milímetro.

Fórmula de precisión: Precisión = 1 mm / número de divisiones del vernier

  • 10 divisiones → precisión de 0,10 mm
  • 20 divisiones → precisión de 0,05 mm
  • 50 divisiones → precisión de 0,02 mm (el más usado en taller)

Paso 3: suma ambas lecturas

Medida = lectura principal + (número de línea coincidente × precisión)

Ejemplos prácticos

Ejemplo 1: El cero del vernier pasó el 12 mm, y la línea 20 del nonio coincide con una raya de la escala principal. Calibre de 50 divisiones (precisión 0,02 mm).

Cálculo: 12 + (20 × 0,02) = 12 + 0,40 = 12,40 mm

Ejemplo 2: El cero del nonio pasó el 40 mm, y la línea 13 del vernier coincide. Precisión 0,02 mm.

Cálculo: 40 + (13 × 0,02) = 40 + 0,26 = 40,26 mm

Ejemplo 3: Vernier de 20 divisiones (precisión 0,05 mm). Lectura principal 12 mm, línea 9 coincide.

Cálculo: 12 + (9 × 0,05) = 12 + 0,45 = 12,45 mm

Nota importante: los números grabados en el vernier (0, 1, 2… 10) marcan cada quinta línea (pasos de 0,1 mm en un calibre de 0,02 mm). Para no confundirte, cuenta las rayitas pequeñas desde el cero hasta la que coincide.

Errores comunes al usar el calibre

  1. Apretar de más la mordaza: deforma la lectura y da valores menores que los reales.
  2. Error de paralaje: leer el vernier de lado en lugar de hacerlo de frente.
  3. No poner a cero antes de medir: cierra las mordazas y verifica que el cero del nonio coincide con el cero de la escala principal.
  4. Medir con viruta o suciedad en las mordazas: limpia las caras antes de cada medida.
  5. Calibrador inclinado: en mediciones interiores, inclinar el calibre a lo largo del eje da lugar a una elipse (mayor que la real); inclinarlo en traviesa da el diámetro real.
  6. Confundir escalas mm/pulgada: en digitales, verifica que el botón UNIT esté en la unidad correcta.

Temperatura: mide a temperatura ambiente. Las cotas de plano se refieren a 20 °C según la norma ISO 1.

Precisiones y medidas estándar

Los calibres pie de rey se fabrican en varios rangos de medida y precisiones. Para carpintería y ebanistería, los más habituales son:

RangoResoluciónExactitud típicaUso recomendado
150 mm (6")0,01 mm± 0,03 mmTrabajos generales de taller
200 mm (8")0,01 mm± 0,03 mmTableros, muebles, cajas
300 mm (12")0,01 mm± 0,04 mmPiezas grandes, puertas

¿Qué precisión necesitas?

  • 0,1 mm: suficiente para carpintería básica, marcado de cortes y taladros.
  • 0,05 mm: adecuado para ebanistería de precisión, cajones, ensamblajes.
  • 0,02 mm o 0,01 mm: necesario para control de calidad, fabricación de series, ajustes finos.

Consejo: no confundas resolución con exactitud. Un calibre digital con resolución de 0,01 mm puede tener una exactitud de ± 0,03 mm. Para la mayoría de trabajos de carpintería, un calibre de 150 mm con precisión 0,02 mm es más que suficiente.

¿Qué es un calibrador de madera?

Un calibrador de madera (también llamado calibre pie de rey, calibrador vernier o vernier para madera) es un instrumento de medida de alta precisión que permite medir diámetros exteriores, interiores y profundidades en una única operación. En carpintería se usa para verificar espesores de tableros, profundidad de cajas, distancia entre taladros y otras medidas críticas que requieren exactitud superior a la que ofrece una cinta métrica.

¿Cómo se usa el pie de rey para medir madera?

Para usar el pie de rey en carpintería: (1) separa la pata móvil de la fija y deja una abertura mayor que la pieza a medir; (2) coloca la pieza entre las patas; (3) cierra con cuidado hasta que las patas hagan contacto sin apretar; (4) lee la medida sumando los milímetros enteros de la escala principal con la fracción que indica el nonio. Para medidas interiores, usa las puntas superiores; para profundidades, la reglilla del extremo.

¿Qué precisión necesita un calibre para carpintería?

Para carpintería básica (marcado de cortes, taladros), basta con una precisión de 0,1 mm. Para ebanistería de precisión (cajones, ensamblajes), se recomienda 0,05 mm. Para control de calidad o fabricación en serie, lo ideal es 0,02 mm (vernier de 50 divisiones) o 0,01 mm (calibre digital). En la mayoría de talleres de carpintería, un calibre de 150 mm con precisión 0,02 mm cubre todas las necesidades habituales.
