Elasticidad de la Madera: Módulo de Young, Flexibilidad y Comparativa de Especies

La elasticidad de la madera es una propiedad mecánica de gran importancia ya que nos permite estimar la capacidad de carga. Aquí te lo explicamos

Madera

La elasticidad de la madera es una propiedad mecánica fundamental que determina cómo se comporta este material ante las cargas y deformaciones. Entender el módulo de elasticidad (también llamado módulo de Young) es esencial para diseñar estructuras, muebles y cualquier elemento que requiera resistencia y flexibilidad controlada.

Tabla de Contenidos

A diferencia de otros materiales homogéneos, la madera presenta una particularidad importante: es un material anisotrópico. Esto significa que sus propiedades mecánicas varían según la dirección de la fibra. La elasticidad no será la misma si medimos en dirección paralela a la fibra que en dirección perpendicular.

En la práctica, el valor que nos interesa es el módulo de elasticidad paralelo a la fibra, ya que el valor perpendicular es hasta 30 veces inferior en coníferas y 15 veces inferior en frondosas. Por eso, en aplicaciones estructurales debemos evitar situaciones donde la elasticidad perpendicular sea determinante.

¿Qué es el Módulo de Elasticidad (Módulo de Young)?

El módulo de elasticidad o módulo de Young mide la rigidez de un material. Indica la relación entre la tensión aplicada (fuerza por unidad de área) y la deformación resultante (cambio dimensional proporcional).

En términos simples: cuanto mayor sea el módulo de elasticidad, más rígido será el material y menos se deformará bajo carga. Una madera con alto módulo de Young (como el fresno o el roble) será más rígida, mientras que una con módulo bajo (como el pino o la paulownia) será más flexible.

Unidades de medida

El módulo de elasticidad se expresa comúnmente en:

  • GPa (gigapascales): unidad más utilizada internacionalmente
  • N/mm² (newtons por milímetro cuadrado): equivalente a MPa
  • kg/cm²: unidad tradicional en carpintería

Conversión: 1 GPa = 1.000 N/mm² = 10.197 kg/cm²

Factores que Influyen en la Elasticidad de la Madera

El módulo de elasticidad de la madera no es un valor fijo. Varía según múltiples factores que debemos considerar:

1. Contenido de humedad

La humedad es el factor más influyente. A mayor humedad, menor elasticidad. Los valores estandarizados se miden al 12% de contenido de humedad, que corresponde a madera en equilibrio con un ambiente al 20°C y 65% de humedad relativa.

Según la normativa europea, se definen tres clases de servicio:

  • Clase 1: humedad ≤12% (estructuras interiores protegidas)
  • Clase 2: humedad ≤20% (estructuras cubiertas, no expuestas a lluvia)
  • Clase 3: humedad >20% (estructuras expuestas a la intemperie)

2. Duración de la carga (Factor Kmod)

La madera se comporta de manera diferente según cuánto tiempo soporta una carga. El factor Kmod ajusta la resistencia según la duración:

Para madera en Clase de Servicio 1:

  • Carga permanente: Kmod = 0,60
  • Carga de larga duración: Kmod = 0,70
  • Carga de media duración: Kmod = 0,80
  • Carga de corta duración: Kmod = 0,90
  • Carga instantánea: Kmod = 1,10

Para madera en Clase de Servicio 3 (exterior):

  • Carga permanente: Kmod = 0,50
  • Carga de larga duración: Kmod = 0,55
  • Carga de media duración: Kmod = 0,65
  • Carga de corta duración: Kmod = 0,70
  • Carga instantánea: Kmod = 0,90

Esto significa que una viga de madera puede soportar cargas mucho mayores si la carga es instantánea (como una persona caminando) que si es permanente (como un muro de carga constante).

3. Defectos naturales

La madera es un material natural con variaciones inherentes. Los nudos, desviaciones de fibra, gemas y fendas reducen la elasticidad real respecto a los valores teóricos. En aplicaciones estructurales, estos factores se compensan con coeficientes de seguridad.

4. Temperatura y tratamiento térmico

La madera tratada térmicamente puede experimentar cambios en su módulo de elasticidad. Estudios recientes muestran que tratamientos a altas temperaturas pueden aumentar el MOE en dirección longitudinal, pero disminuirlo en dirección transversal.

Valores Generales del Módulo de Elasticidad

Para la mayoría de especies de madera utilizadas en carpintería y construcción, el módulo de elasticidad paralelo a la fibra se sitúa en estos rangos:

  • Coníferas: 6.000 - 12.000 N/mm² (6 - 12 GPa)
  • Frondosas: 9.500 - 20.000 N/mm² (9,5 - 20 GPa)

Las maderas tropicales densas pueden alcanzar valores superiores a 20 GPa.

Tabla Comparativa: Módulo de Elasticidad por Especie

Aquí tienes los valores de módulo de elasticidad (módulo de Young) para las especies más utilizadas en carpintería y construcción, medidos al 12% de humedad:

Especie de MaderaMódulo de Elasticidad (GPa)Módulo de Elasticidad (kg/cm²)
Paulownia4,4 GPa44.600 kg/cm²
Cedro dulce8,1 GPa82.600 kg/cm²
Pino silvestre8,5 - 13,7 GPa86.700 - 139.700 kg/cm²
Pino Radiata9,0 GPa90.000 kg/cm²
Abeto Sitka10,8 GPa110.100 kg/cm²
Ciprés7,5 GPa75.000 kg/cm²
Castaño10,0 GPa100.000 kg/cm²
Cerezo10,3 GPa102.000 kg/cm²
Nogal negro11,6 GPa116.000 kg/cm²
Haya11,9 GPa121.300 kg/cm²
Caoba8,7 GPa89.000 kg/cm²
Iroko10,5 GPa105.000 kg/cm²
Olmo10,9 GPa108.750 kg/cm²
Eucalipto Grandis12,8 GPa130.500 kg/cm²
Roble europeo11,5 - 12,5 GPa115.000 - 125.000 kg/cm²
Fresno europeo12,0 - 12,9 GPa129.000 - 131.500 kg/cm²
Abeto Blanco14,6 GPa145.800 kg/cm²
Douglas Fir13,4 GPa136.600 kg/cm²
Hickory14,9 GPa151.900 kg/cm²
Ipê18,0 GPa183.500 kg/cm²
Eucalipto Citriodora18,4 GPa187.600 kg/cm²
Jatobá23,6 GPa240.600 kg/cm²

Observaciones:

  • Las maderas tropicales densas (Jatobá, Ipê) presentan los valores más altos
  • Las coníferas ligeras (pino, abeto) tienen módulos más bajos
  • Las frondosas europeas (roble, fresno, haya) se sitúan en un rango intermedio-alto

Módulo de Elasticidad del Pino

El pino es una de las maderas más utilizadas en construcción y carpintería, por lo que su módulo de elasticidad es particularmente relevante.

El pino presenta un rango amplio según la especie específica:

  • Pino silvestre (Pinus sylvestris): 8,5 - 13,7 GPa
  • Pino Radiata (Pinus radiata): 9,0 GPa
  • Pino rojo (Pinus resinosa): 11,2 GPa
  • Pino blanco oriental (Pinus strobus): 8,5 GPa

Esta variabilidad se debe a la densidad, origen geográfico y condiciones de crecimiento. Un pino de crecimiento lento en climas fríos tendrá mayor densidad y, por tanto, mayor módulo de elasticidad que un pino de crecimiento rápido.

Ventajas del pino en aplicaciones estructurales:

  • Buena relación resistencia-peso
  • Fácil de trabajar y mecanizar
  • Económico y ampliamente disponible
  • Adecuado para vigas, postes y estructuras

Limitaciones:

  • Menor rigidez que frondosas como roble o fresno
  • Mayor deformación bajo cargas sostenidas
  • Requiere tratamiento para exteriores

Flexibilidad de la Madera: Aplicaciones Prácticas

La flexibilidad de la madera es la capacidad de doblarse sin romperse, relacionada directamente con su módulo de elasticidad y su límite elástico.

Maderas más flexibles

Las maderas con bajo módulo de elasticidad son más flexibles y se doblan con mayor facilidad:

  1. Pino: excelente para curvados y molduras
  2. Cedro: flexible y resistente a la intemperie
  3. Abeto: usado en instrumentos musicales por su vibración
  4. Paulownia: extremadamente flexible y ligera

Maderas más rígidas

Las maderas con alto módulo de elasticidad son más rígidas y resisten mejor la deformación:

  1. Hickory: la más rígida de las maderas comunes (14,9 GPa)
  2. Roble: excelente para estructuras y vigas
  3. Fresno: ideal para mangos de herramientas y elementos que requieren resistencia a impactos
  4. Jatobá: madera tropical extremadamente rígida (23,6 GPa)

Técnicas para doblar madera

Si necesitas doblar madera más allá de su flexibilidad natural, existen varias técnicas:

Curvado al vapor: calentando la madera con vapor (100°C), la lignina se ablanda temporalmente y permite doblar la pieza. Una vez fría y seca, mantiene la nueva forma. Funciona mejor con maderas de grano recto como roble, fresno y haya.

Kerfing: consiste en hacer cortes perpendiculares (kerfs) en la cara interior de la curva. Estos cortes alivian la tensión interna y permiten doblar incluso maderas rígidas. Luego se rellenan con cola o se cubren con chapa.

Madera contrachapada: al estar formada por capas finas encoladas con fibras cruzadas, el contrachapado es inherentemente más flexible que la madera maciza en la dirección perpendicular a las capas.

Madera tratada (Bendywood): existe madera procesada industrialmente que puede doblarse en frío sin vapor, gracias a tratamientos de compresión y secado controlado.

Coeficiente de Poisson de la Madera

El coeficiente de Poisson (ν) describe cómo se deforma un material en direcciones perpendiculares cuando se aplica una carga en una dirección. Para la madera, este coeficiente varía según la dirección:

En dirección longitudinal (paralela a la fibra):

  • ν_LT (longitudinal-transversal): 0,40 - 0,43 para maderas de baja densidad
  • ν_LT (longitudinal-transversal): 0,43 - 0,47 para maderas de alta densidad

En dirección radial:

  • ν_LR: 0,25 - 0,35
  • ν_RT (radial-transversal): 0,20 - 0,35

En dirección tangencial:

  • ν_TL: 0,08 - 0,083 (relación transversal-longitudinal)
  • ν_TR: 0,18 - 0,20

Estos valores indican que cuando comprimes madera en dirección longitudinal, se expande lateralmente en proporciones específicas. Esto es importante en aplicaciones donde la madera está confinada o restringida.

Métodos de Medición del Módulo de Elasticidad

Existen varios métodos para determinar el módulo de elasticidad de la madera:

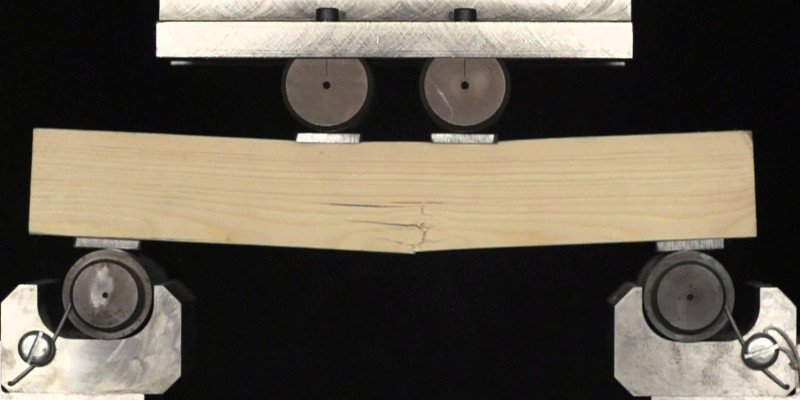

1. Ensayo de flexión estática (método tradicional)

Es el método más utilizado y estandarizado (normas ASTM D143, EN 408). Consiste en:

  • Colocar una probeta sobre dos apoyos
  • Aplicar una carga en el centro (o en dos puntos)
  • Medir la deformación con deflectómetros
  • Calcular el MOE a partir de la pendiente de la curva carga-deformación

Ventajas: directo, preciso, estandarizado Desventajas: destructivo, requiere equipamiento de laboratorio

2. Método de vibraciones transversales (dinámico)

Mide la frecuencia de resonancia de una probeta en vibración libre. El módulo de elasticidad dinámico se calcula a partir de la frecuencia, densidad y dimensiones.

Ventajas: rápido, no destructivo, buena correlación con MOE estático Desventajas: requiere equipos especializados (analizador de vibraciones)

3. Método ultrasónico

Utiliza ondas ultrasónicas que viajan a través de la madera. La velocidad de propagación está relacionada con el módulo de elasticidad dinámico.

Ventajas: muy rápido, portátil, no destructivo Desventajas: sensibilidad a la humedad y temperatura, requiere calibración

4. Resistógrafo (método no destructivo in situ)

Mide la resistencia a la penetración de una aguja fina. Aunque principalmente evalúa densidad, existe correlación con el módulo de elasticidad.

Ventajas: aplicable en estructuras existentes, mínimo daño Desventajas: correlación indirecta, requiere validación con ensayos directos

5. Método de ondas de tensión (stress wave)

Mide el tiempo que tarda una onda de tensión en viajar a través de una pieza de madera. Similar al método ultrasónico pero a frecuencias más bajas.

Ventajas: portátil, aplicable en campo, rápido Desventajas: sensibilidad a condiciones ambientales

Comparativa con Paneles Derivados de la Madera

Los paneles derivados (contrachapado, OSB, MDF) tienen módulos de elasticidad diferentes a la madera maciza debido a su estructura compuesta:

MaterialMódulo de Elasticidad (GPa)
Madera maciza (pino)8,5 - 13,7 GPa
Madera maciza (roble)11,5 - 12,5 GPa
Contrachapado (plywood)7,0 - 8,6 GPa
OSB (tablero de virutas orientadas)4,4 - 6,3 GPa
MDF (tablero de fibra de densidad media)3,6 GPa
Madera laminada encolada (glulam)9,0 - 14,5 GPa
LVL (laminated veneer lumber)9,0 - 19,0 GPa

Observaciones:

  • El contrachapado tiene menor MOE que la madera maciza, pero es más uniforme
  • OSB y MDF son significativamente menos rígidos
  • Los productos de ingeniería (glulam, LVL) pueden alcanzar o superar los valores de madera maciza

Conclusión

El módulo de elasticidad de la madera es una propiedad mecánica esencial para el diseño estructural y la selección de materiales. Su valor depende de múltiples factores: especie, humedad, dirección de la fibra, defectos naturales y duración de la carga.

Para aplicaciones estructurales, considera siempre:

  • Usar valores conservadores (módulo bajo para condiciones desfavorables)
  • Aplicar factores de seguridad según normativa (Eurocódigo 5, CTE DB-SE-M)
  • Tener en cuenta las condiciones de servicio (clase 1, 2 o 3)
  • Considerar la duración real de las cargas

La madera sigue siendo uno de los materiales estructurales más eficientes, con una excelente relación resistencia-peso y una flexibilidad que la hace ideal para zonas sísmicas.

El módulo de elasticidad del pino varía según la especie: el pino silvestre presenta valores entre 8,5 y 13,7 GPa, mientras que el pino Radiata tiene un valor típico de 9,0 GPa. Esto lo sitúa en el rango medio-bajo de rigidez, siendo menos rígido que el roble (11,5-12,5 GPa) o el fresno (12,0-12,9 GPa), pero más flexible y fácil de trabajar.

Entre las maderas comunes, el Jatobá presenta el mayor módulo de elasticidad con 23,6 GPa, seguido del Eucalipto Citriodora (18,4 GPa) y el Ipê (18,0 GPa). Entre las maderas europeas, el Hickory (14,9 GPa) y el Fresno (12,0-12,9 GPa) son las más rígidas. La Paulownia (4,4 GPa) es una de las menos rígidas.

La humedad reduce significativamente el módulo de elasticidad de la madera. Los valores estandarizados se miden al 12% de humedad. Por cada incremento del 1% en humedad por encima del punto de saturación de la fibra (aproximadamente 30%), el módulo de elasticidad puede disminuir entre un 2% y un 5%. Por eso, en exteriores (clase de servicio 3), la madera tiene menor rigidez efectiva que en interiores (clase 1).

El módulo de elasticidad estático se mide mediante ensayos de flexión lenta (método tradicional), mientras que el dinámico se obtiene mediante vibraciones o ultrasonidos. El valor dinámico suele ser ligeramente superior al estático porque mide la respuesta a cargas muy rápidas. En la práctica, existe buena correlación entre ambos, y el método dinámico es más rápido y no destructivo.

Sí, el pino es más flexible que el roble. El pino tiene un módulo de elasticidad de 8,5-13,7 GPa (típicamente 9-11 GPa), mientras que el roble europeo presenta 11,5-12,5 GPa. Esto significa que bajo la misma carga, el pino se deformará más que el roble. Sin embargo, el pino es más ligero y fácil de trabajar, lo que lo hace ideal para aplicaciones donde se busca flexibilidad controlada.
