Ensambles Finger Joint en Madera: Ventajas y Tipos

Los ensambles tipo finger joint ofrecen uniones realmente fuertes de piezas de madera. Además, la incorporación de maquinaría ha industrializado el proceso

Madera

Los ensambles tipo finger joint, también llamados ensambles dentados o uniones de dedos, son un sistema de unión longitudinal para piezas de madera mediante perfiles entrelazados de dedos o puntas. Esta técnica de finger joint madera permite obtener piezas de mayor longitud con resultados mucho más fiables que los ofrecidos por otros tipos de ensambles, alcanzando hasta el 90% de la resistencia de la madera maciza en condiciones óptimas de fabricación.

Tabla de Contenidos

Su apariencia final es la de una junta dentada característica, visible en la cara lateral o en el canto según el tipo de unión employed.

¿Qué es el sistema finger joint?

El finger joint es un método de ensamblado de madera que elimina nudos y defectos de piezas cortas para unirlas longitudinalmente mediante dedos entrelazados encolados. El resultado es una madera homogénea, estable dimensionalmente y con resistencia mecánica superior a la de muchas uniones convencionales.

A diferencia de un simple encastre a tope (que solo alcanza el 25% de la resistencia de la madera), la unión finger joint transforma el grano transversal en una superficie de encolado extensa mediante la geometría de los dedos, maximizando el área de contacto y la fuerza de la unión.

Ventajas de la Unión tipo Finger Joint

  • La gran ventaja de una unión finger joint es que la pieza resultante, siempre y cuando se haya realizado el trabajo bajo las condiciones óptimas, tiene unas características mecánicas prácticamente equivalentes a la de una pieza sin unión. Estudios industriales en madera de haya muestran que las uniones finger joint bien ejecutadas alcanzan entre el 64% y el 72% de la resistencia a tracción de la madera maciza.
  • La mecanización es fácil, rápida y precisa si se cuenta con la maquinaria adecuada. Las líneas industriales modernas pueden procesar hasta 200 piezas por minuto (28 km por turno de 8 horas).
  • Permite la utilización de piezas de pequeño tamaño, lo cual implica un mayor aprovechamiento de la madera, y también la utilización de maderas de menor calidad, sin que ello reduzca de forma significativa la calidad del producto final.
  • Reduce el alabeo: al distribuir el patrón de grano a lo largo de la pieza, la madera finger joint es menos propensa a deformaciones que la madera maciza de una sola pieza.
  • Incrementa el rendimiento del aserrado: los recortes y piezas cortas que de otro modo serían desecho se convierten en producto útil, reduciendo el desperdicio hasta en un 30%.

Hoy en día, sería impensable la fabricación de gran parte de la madera técnica utilizada en la construcción, por ejemplo, las vigas laminadas que cubren espacios superiores a 30 metros de longitud sin este tipo de uniones.

Tipos de Uniones Dentadas de madera

Existen varias clasificaciones según la geometría del diente y la orientación de la unión:

Según la forma del diente

  • A dedos cuadrados: Se utiliza principalmente para ángulos rectos en carpintería de mobiliario y cajones. También conocida como "box joint" en inglés.
  • Finger joint con dedos escalonados: Variación que distribuye la carga de forma más uniforme.
  • Finger joint de corte inclinado: Este es el más habitual y el que se utiliza de forma industrializada. Los dedos tienen una pendiente que puede variar entre 1:8 y 1:12, siendo esta última la que proporciona mayor resistencia.

Según la orientación

  • Unión vertical: El perfil del finger joint es visible en toda la anchura de la pieza. Se emplea principalmente en madera estructural y vigas laminadas. Ofrece la mayor superficie de encolado.
  • Unión horizontal: El perfil solo es visible en el canto de la pieza. Utilizada en paneles de mobiliario y elementos visibles donde se busca una apariencia más limpia en la cara principal.

La longitud de los dedos o puntas tiene una relación directa con la fortaleza de la unión, es decir, a mayor longitud, mayor fortaleza. De ahí, que cuando estamos frente a madera que tendrá un uso estructural la profundidad del diente sea mayor que la que tendrá un tablero con un fin decorativo. Los perfiles estructurales típicos utilizan dedos de 16-20 mm de longitud con pasos de 3,8-6 mm.

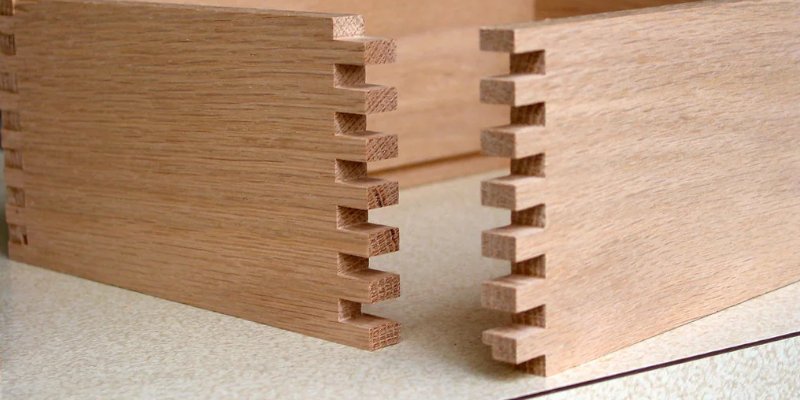

unión dentada tableros

Anatomía del ensamble finger joint

Cuatro dimensiones definen el perfil de un finger joint:

  • Longitud del dedo: Profundidad a la que penetran los dedos en la madera. Los perfiles estructurales utilizan dedos largos (16-21 mm), mientras que los no estructurales para mobiliario emplean dedos más cortos (4-8 mm) que facilitan el acabado.
  • Paso: Distancia entre el centro de un dedo y el siguiente.
  • Ancho de punta: La zona plana en el extremo de cada dedo. Para pendientes pronunciadas (1:12), el ancho de punta no debe superar 0,8 mm, siendo el rango práctico de 0,4-0,8 mm.
  • Pendiente: Relación entre longitud y ancho del dedo. Pendientes más suaves (1:12) proporcionan mayor superficie de encolado y resistencia que las más pronunciadas (1:8).

Adhesivos empleados en finger joint madera

La selección del adhesivo es crítica para la resistencia y durabilidad de la unión. Los principales tipos son:

  • Melamina-urea-formaldehído (MUF): Adhesivo estructural ampliamente utilizado en Europa para madera laminada. Excelente resistencia a la humedad y temperatura.
  • Poliuretano (PUR): Adhesivo monocomponente muy utilizado en aplicaciones estructurales europeas. Buena resistencia al agua.
  • Fenol-resorcinol-formaldehído (PRF): Adhesivo estructural de alto rendimiento, especialmente para condiciones exteriores.
  • Acetato de polivinilo (PVAc): Colas blancas o amarillas de carpintería, clasificadas D3 o D4 según EN 204. Utilizadas en uniones no estructurales de mobiliario.

La presión de prensado varía según la densidad de la madera: especies densas como la haya requieren presiones de 15 N/mm², mientras que especies más ligeras como el abeto trabajan con 11 N/mm². El tiempo de prensado típico es de 5 segundos por unión en líneas industriales.

Proceso de Ensamble "Finger Joint"

Los requisitos básicos son piezas de madera ya ajustadas en tamaño y espesor, router y fresa, y también adhesivo.

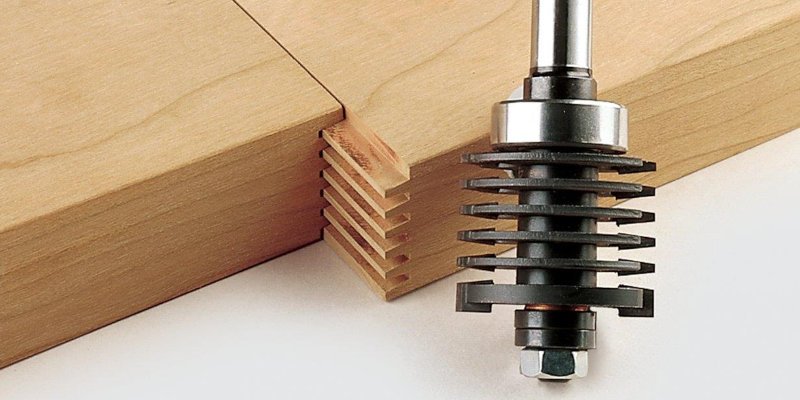

  • Las piezas de maderas se mecanizan con el router o fresa especializada, creando el perfil de dedos complementarios.
  • Se aplica adhesivo en las superficies de los dedos, asegurando una distribución uniforme para evitar uniones deficientes.
  • Se prensa bajo presión controlada hasta que el adhesivo mantenga la unión. En producción industrial, las prensas continuas permiten trabajar sin detenerse.
  • Es habitual cepillar y/o lijar para conseguir una superficie perfecta y eliminar excesos de adhesivo.

Actualmente existe maquinaria capaz de producir a gran escala madera unida mediante el sistema finger joint. Las líneas modernas pueden procesar madera de hasta 300 mm de anchura y longitudes de entrada de 2, 3, 4 o incluso 6 metros.

Realizar este tipo de unión o ensamble de forma manual es muy complejo y propenso a errores y desviaciones. Prácticamente no se realiza, salvo en alguna pieza de artesanía. La precisión requerida en la geometría de los dedos y la presión de prensado constante hacen imprescindible la maquinaria especializada.

Esta técnica se utiliza con cualquier tipo de madera: pino, abeto, eucalipto, roble, haya, abedul…

Aplicaciones de la madera finger joint

El sistema finger joint se emplea en múltiples aplicaciones industriales y de carpintería:

  • Madera estructural: Vigas laminadas (glulam), madera laminada cruzada (CLT), postes y pilares de gran longitud. Los estándares europeos EN 15497 y EN 14080 regulan las uniones finger joint para madera estructural.
  • Carpintería arquitectónica: Marcos de puertas y ventanas, largueros, junquillos, molduras.
  • Mobiliario: Paneles de mobiliario, encimeras, escaleras, componentes de sillas y mesas.
  • Revestimientos: Frisos, paneles decorativos, techos.
  • Tablero alistonado: Unión de listones de madera maciza para crear tableros de gran formato.

Limitaciones y consideraciones

A pesar de sus ventajas, el finger joint presenta algunas limitaciones:

  • Resistencia a fatiga: En piezas sometidas a cargas cíclicas repetidas (patas de sillas, respaldos), la vida útil puede ser inferior a la de madera maciza.
  • Movimiento diferencial: Cada pieza de madera responde de forma ligeramente diferente a los cambios de humedad, lo que puede provocar tensiones en la unión con el tiempo.
  • No apto para exteriores sin protección: Las uniones con adhesivos PVAc (D3/D4) requieren protección superficial para uso exterior. Para aplicaciones estructurales exteriores, se requieren adhesivos estructurales (MUF, PUR, PRF) y certificación específica.
  • Visibilidad estética: En uniones verticales, el patrón dentado es visible, lo que puede no ser deseable en ciertas aplicaciones decorativas.

¿Qué es una unión finger joint en madera?

Es un sistema de unión longitudinal de piezas de madera mediante dedos o puntas entrelazadas encoladas. Permite crear piezas largas a partir de elementos cortos, alcanzando hasta el 90% de la resistencia de la madera maciza en condiciones óptimas de fabricación.

¿Es resistente la madera finger joint?

Sí. Estudios industriales demuestran que las uniones finger joint bien ejecutadas alcanzan entre el 64% y el 90% de la resistencia a tracción de la madera maciza, dependiendo de la especie, longitud del dedo y adhesivo empleado. Para aplicaciones estructurales, la madera finger joint cumple con los estándares europeos EN 15497 y EN 14080.

¿Qué diferencia hay entre finger joint vertical y horizontal?

En la unión vertical, el perfil dentado es visible en toda la anchura de la pieza y se utiliza principalmente en madera estructural. En la unión horizontal, el perfil solo es visible en el canto, ofreciendo una apariencia más limpia en la cara principal, ideal para paneles de mobiliario visible.

¿Se puede usar finger joint en exteriores?

Sí, pero requiere adhesivos específicos. Para exteriores se utilizan adhesivos estructurales como melamina-urea-formaldehído (MUF), poliuretano (PUR) o fenol-resorcinol-formaldehído (PRF). Las colas blancas PVAc (D3/D4) solo son aptas para exteriores con protección superficial adecuada.

¿Cuáles son las principales aplicaciones de la madera finger joint?

Vigas laminadas estructurales, marcos de puertas y ventanas, paneles de mobiliario, encimeras, escaleras, revestimientos, tablero alistonado y molduras. Es especialmente útil cuando se necesitan piezas largas y estables que serían difíciles de obtener con madera maciza de una sola pieza.
