Cómo Unir Madera con Tornillos Ocultos: Guía Técnica

A veces necesitamos realizar Uniones para Madera donde los tornillos u otro tipo de fijaciones queden ocultos o no sean necesarios. Estas son las Principales Técnicas

Bricolaje

Existen muchas formas de unir tableros de madera, MDF o aglomerado. La más rápida es utilizar tornillos, y en muchos casos será la opción preferida.

Tabla de Contenidos

Pero en ocasiones interesa ocultar la fijación, por motivos estéticos o funcionales. Aquí reunimos las principales técnicas de unión oculta para madera y tableros, desde métodos tradicionales hasta sistemas magnéticos de última generación.

Uniones con espigas o tarugos

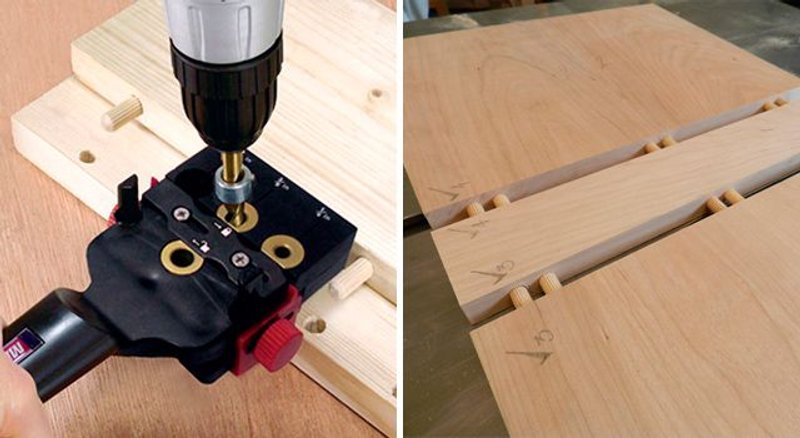

ensamblar tableros con tarugos

La forma más habitual de ensamblar tableros para construir muebles. El proceso es sencillo: taladrar, insertar espigas con adhesivo y unir. Para bricolaje existen cientos de plantillas y guías que mejoran la exactitud y rapidez.

La herramienta necesaria es poca y económica: taladro, broca y tarugos (también llamados espigas o tubillones). Para que la unión no se separe se utiliza adhesivo y/o tornillos. Aquí tienes una guía completa sobre espigas y tarugos.

Permite uniones rectas o en ángulos de 90 grados. Técnicamente puede usarse en ensambles más complejos, pero depende en gran medida de la habilidad del carpintero. La resistencia de una junta con espigas es de 69,4 kgf, frente a 44,9 kgf de un pocket hole o 91,6 kgf de un ensamble de tocón y muesca.

Ensamble con galletas

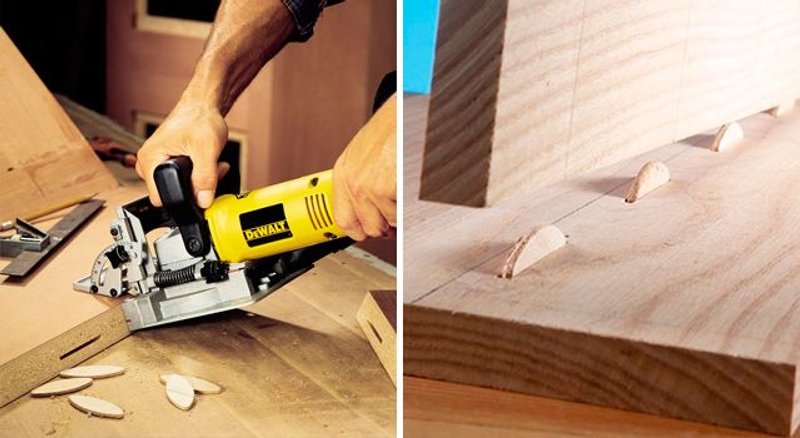

uniones ocultas con galletas

La unión con galletas consiste en encajar unas obleas de madera compressa, previamente untadas con cola, en ranuras hechas con una engalletadora.

El resultado es duradero y resistente, y el proceso muy sencillo con las herramientas adecuadas. La engalletadora regula profundidad y ángulo; se aplica adhesivo, se introducen las galletas y se unen las piezas.

Tiene algunos inconvenientes: la maquinaria no es económica y solo sirve para este proceso. No es reversible, ya que requiere adhesivo. Además, el proceso es lento, hay que respetar los tiempos de secado.

Permite uniones rectas y en múltiples ángulos, ventaja frente a otros sistemas. Si unir tableros es habitual, por ejemplo encimeras, esta técnica facilita el trabajo y asegura un resultado profesional.

Excéntricas

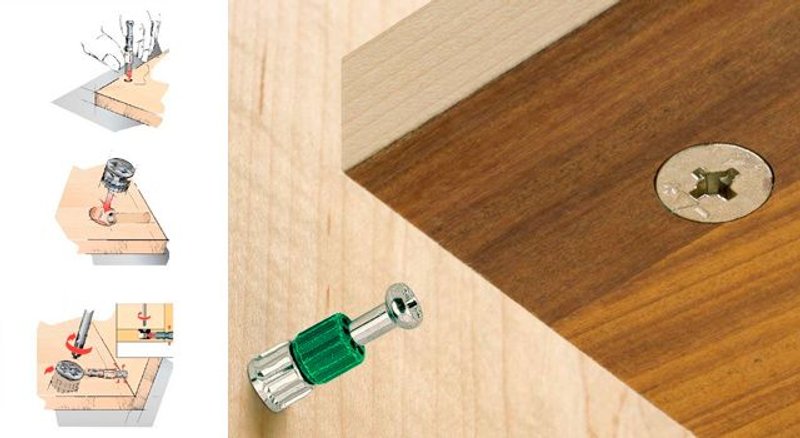

unión de tableros aglomerados con excentricas

En bricolaje casero no suele ser la opción favorita. Requiere precisión y cambio de herramientas. En el ámbito industrial es común, y puede encontrarse en multitud de muebles en kit de grandes cadenas.

Dimensiones estándar:

  • Diámetro de la caja excéntrica: 15 mm (variantes de 12 mm o 10 mm para piezas finas).
  • Tableros de 16 mm: centro de perforación del perno a 8 mm; caja de altura 12-12,5 mm.
  • Tableros de 19 mm: centro a 9,5 mm; caja de ~14 mm.
  • Distancia estándar de mecanizado del perno: 24 mm (para estructuras grandes: 34 mm).

Se necesitan tres taladros: dos del espesor del tornillo y otro del ancho de la pieza excéntrica, para lo que se usa una broca Forstner de 15 mm (nunca helicoidal, que no base plana). Esta ranura debe recibir perfectamente la pieza excéntrica del canto del tablero.

Tipos de perno:

  • Rosca Euro: orificio previo de 5 mm, compatible con Sistema 32.
  • Rosca métrica M6: con casquillo roscado, obligatorio para maderas duras (roble, haya).

El mecanismo funciona con una rampa helicoidal que atrapa la cabeza del perno; giro de 180°-195° para bloquear. Materiales: cajas de zamak inyectado, pernos de acero cincado o galvanizado.

El resultado es práctico: tanto el montaje como el desmonte son sencillos, y las piezas quedan bien sujetas sin adhesivos. Su uso está limitado a uniones de tableros en ángulos de 90 grados.

Tornillos ocultos y perforaciones en ángulo (pocket hole)

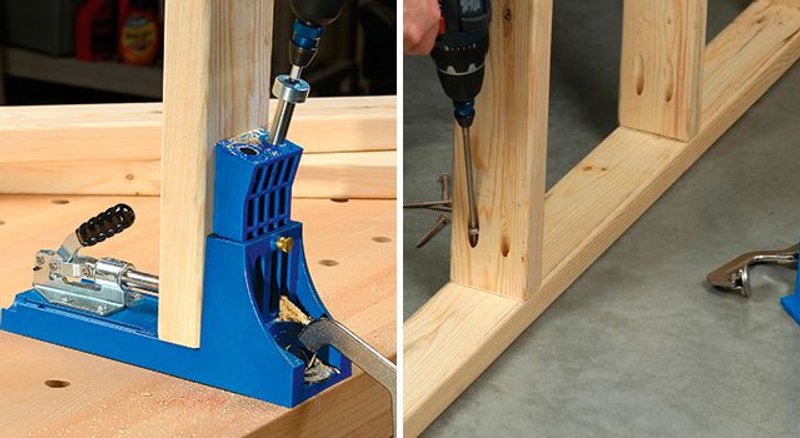

ensamble con tornillo oculto

Una buena opción para la unión de tableros de madera maciza. Con aglomerado y MDF, la perforación en ángulo puede debilitar el tablero, y el resultado puede ser endeble. Algunos fabricantes de plantillas dicen que no hay problema; otros van en la misma línea; otros ni lo mencionan.

MDF frente a aglomerado:

  • MDF: tablero homogéneo, sin vetas ni huecos, alta densidad, sin elasticidad. Siempre requiere taladrado previo.
  • Aglomerado: capas de virutas finas (exterior) y núcleo poroso de virutas gruesas, menor resistencia al arrancamiento.

Para MDF, la broca guía debe tener diámetro igual al alma del tornillo (restar 1-1,5 mm al diámetro exterior de rosca). Para aglomerado desmontable, son indispensables pernos de unión o Confirmat.

Sistema pocket hole:

  • Ángulo de perforación: 15°.
  • Broca escalonada: orificio mayor en superficie (aloja la cabeza) y orificio menor para la rosca.
  • Tornillos autoperforantes de cabeza plana.
  • Plantillas tipo Kreg con tope deslizante que ajusta profundidad.
  • Fuerza de rotura: 44,9 kgf (con cola: 50,3 kgf), frente a 69,4 kgf de espigas.

El proceso es extremadamente sencillo y rápido gracias a plantillas y guías comercializadas. Se ajusta en la plantilla el espesor del tablero, se coloca y se perfora. Es una opción válida no solo para profesionales, también para personas que se inician, ya que no requiere gran precisión.

Es normal utilizar adhesivos, aunque no imprescindible. Se usa principalmente para uniones rectas y en ángulo de 90 grados.

Distancias recomendadas para MDF:

  • 15 mm al borde.
  • 25 mm a la esquina.
  • 70 mm a los lados en extremos.

Avellanar tornillos y rellenar con masilla + lijar para conservar superficie lisa.

Tornillos de cabeza avellanada para fijación invisible

Para juntas entre tabletas, tarimas o paneles donde la cabeza del tornillo debe quedar completamente oculta, existen tornillos con cabeza avellanada de 60° (más estrecha que la estándar de 82°-90°).

Características técnicas (serie SHS de Rothoblaas):

  • Diámetro: 3,5 / 4 / 4,5 / 5 mm; longitudes 30-120 mm.
  • Ø3,5 mm ideal para juntas entre tabletas, fijación invisible en MDF, HDF, LDF, madera maciza, laminada, CLT y LVL.
  • Punta 3 THORNS: reduce fuerza de inserción, evita roturas en tablas delgadas, paneles de melamina y rechapados.
  • Huella Torx aumentada: TX10 (Ø3,5), TX25 (Ø4/4,5), TX30 (Ø5).
  • Resistencia extracción: 3,79 kN (Ø5×120 mm, conífera).
  • Certificados CE ETA-11/0030 y UKTA-0836 22/6195; norma EN 1995:2014.
  • Acero al carbono electrogalvanizado; clases de servicio SC1 y SC2.

La cabeza avellanada 60° permite inserción sin resquebrajaduras, ideal para superficies delicadas.

Sistemas magnéticos y herrajes especializados

Para muebles de alta calidad, piezas lacadas o componentes pintados de alto brillo donde las abrazaderas dejan huellas, existen sistemas de unión completamente invisibles y desmontables.

Lamello INVIS MX2 (accionamiento magnético):

  • Fuerza de sujeción: hasta 250 kg por elemento.
  • Orificios de preparación: Ø12 mm en ambas piezas.
  • Herramienta MiniMag Mx2: acciona tornillo interior sin contacto, de forma invisible.
  • Distancia borde exterior → centro del elemento: máximo 15 mm.
  • Se une y suelta con destornillador inalámbrico invirtiendo sentido de giro.
  • Aplicaciones: muebles alta calidad, piezas lacadas, mesas, escaleras, patas de mesa, peldaños, vitrinas, cajones.
  • Precio set inicio: 599,30 € IVA incluido (incluye 20 elementos, herramienta, plantillas, broca Ø12 mm).

Hafele Ixconnect:

  • Ixconnect SC 8/25: perno expansible totalmente invisible, instalación sin herramientas a presión, para tableros desde 15 mm. Premio "Best of the best" en interzum 2017.
  • SC 8/60: perno para muebles grandes, casi invisible, giro 180° con llave Allen por taladro de 6 mm. Desmontable y remontable.

Estos sistemas eliminan la necesidad de adhesivos y permiten desmontaje completo sin marcas visibles.

Herrajes y tornillería: resumen práctico

SistemaUso principalVentajaInconveniente
Espigas/tarugosMuebles, uniones rectas/90°Económico, sencilloRequiere adhesivo
GalletasEncimeras, uniones angularesMúltiples ángulosMaquinaria cara, lento
ExcéntricasMuebles en kit, 90°Desmontable, sin adhesivoRequiere precisión
Pocket holeMadera maciza, bricolajeRápido, fácilMenor resistencia (44,9 kgf)
Cabeza avellanada 60°Tarimas, paneles, melaminaInvisible, sin roturasTornillo específico
Magnético (INVIS)Muebles lujo, lacados250 kg/elem., invisibleCoste elevado (599 € set)
IxconnectMuebles desmontablesInvisible, sin herramientasHerraje específico

Preguntas Frecuentes

¿Cómo unir madera con tornillos ocultos?

Las principales técnicas son: espigas o tarugos con adhesivo, galletas de madera, excéntricas (perno y caja de 15 mm), tornillos invisibles tipo pocket hole (ángulo 15°), tornillos de cabeza avellanada 60° y sistemas magnéticos como Lamello INVIS MX2.

¿Qué tornillos invisibles existen para melamina?

Los tornillos de cabeza avellanada 60° (como la serie SHS de Rothoblaas, Ø3,5 mm) están diseñados para fijación invisible en melamina, HDF, MDF y rechapados. Su punta 3 THORNS evita roturas en superficies delicadas. También son válidos los sistemas magnéticos INVIS MX2 o los herrajes Ixconnect de Hafele.

¿Cómo se hace una unión oculta en MDF?

El MDF requiere siempre taladrado previo por su alta densidad y falta de elasticidad. Las mejores opciones son: encolado con espigas calibradas, ensamble plano, excéntricas con pasador de leva de 24 mm, o sistemas magnéticos INVIS. Distancias recomendadas al atornillar: 15 mm al borde, 25 mm a la esquina, 70 mm a los lados.

¿Cuál es la diferencia entre excéntricas y pocket hole?

Las excéntricas (caja de 15 mm, perno a 24 mm) son desmontables, no requieren adhesivo y se usan en muebles en kit. El pocket hole (ángulo 15°, broca escalonada) es más rápido y sencillo, ideal para bricolaje, pero tiene menor resistencia (44,9 kgf frente a 69,4 kgf de espigas) y no es desmontable sin dañar.

¿Qué herramienta necesito para uniones ocultas?

Para espigas: taladro, broca y plantilla. Para galletas: engalletadora. Para excéntricas: broca Forstner 15 mm, brocas 5 mm y 8 mm, tope profundidad. Para pocket hole: plantilla tipo Kreg con broca escalonada. Para tornillos avellanados: broca adecuada al diámetro. Para sistemas magnéticos INVIS: herramienta MiniMag Mx2 (incluida en el set).
