Escuadra Combinada: Anatomía, Usos y Calibración
Las escuadras combinadas en carpintería agrupan en una única herramienta de medición múltiples usos: traspaso de ángulos, centrador, transportador, calibre de profundidad y marcaje.

La escuadra combinada reúne en una sola herramienta de trazo y medida varias funciones: regla graduada, escuadra de 90° y 45°, transportador, centrador, calibre de profundidad y nivel. Puede usarse como falsa escuadra o como escuadra de comprobación.
Tabla de Contenidos
Estos son los usos habituales de una escuadra de combinación:
- Regla graduada para medir distancias.
- Escuadra de 90° y 45° para trazado de ángulos.
- Trazo de líneas paralelas al canto.
- Transportador de ángulos con el cabezal giratorio.
- Calibre de profundidad con la regla sobresaliendo.
- Calibre de altura sobre superficie plana.
- Nivel horizontal y vertical con la burbuja integrada.
No todos los modelos incluyen los mismos componentes ni las mismas funcionalidades. Hay modelos básicos de dos piezas (regla y cabezal de escuadra) y otros más completos de tres o cuatro piezas con cabezal transportador y centrador.
¿Por qué comprar una escuadra de combinación?
A diferencia de la escuadra de carpintero, que es indispensable para todo ebanista, la escuadra de combinación amplía las capacidades de tu taller con una sola herramienta. Marca ángulos, toma medidas, verifica perpendicularidad y nivela piezas sin cambiar de instrumento.
Su precisión depende directamente de la calidad del mecanizado y del ajuste entre la regla y los cabezales. Por eso conviene elegir modelos con regla de acero endurecido y templado, y cabezales de fundición o aluminio con tornillos de fijación firmes.
¿Qué es una escuadra combinada?
La escuadra de combinación es un instrumento multiuso empleado para asegurar un ángulo recto, efectuar mediciones a inglete (45°), localizar el centro de una pieza cilíndrica, medir profundidades y realizar trazados a distancias determinadas. También comprueba el nivel y la plomada gracias a la burbuja integrada en los cabezales.
Las encontrarás de dos, tres y cuatro piezas, según el número de cabezales que incluyan además de la regla graduada.
Partes de la escuadra

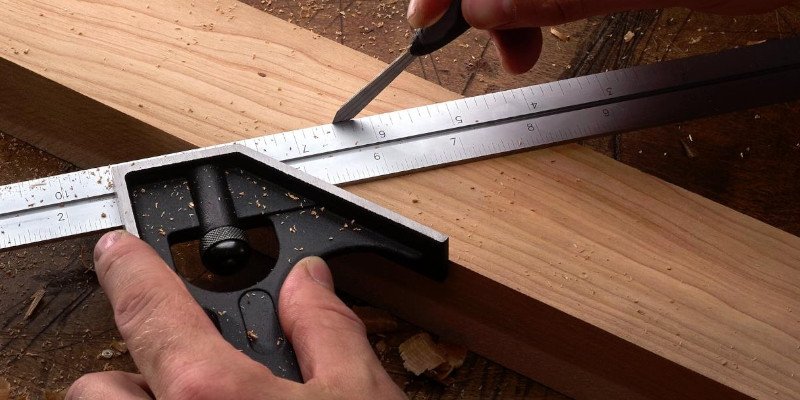

Está formada por una regla graduada y uno o más cabezales intercambiables que se acoplan en la ranura central de la regla y se deslizan a lo largo de ella.
Regla
- Fabricada en acero al carbono endurecido y templado, o en acero inoxidable en modelos de mayor calidad, para mantener la precisión a lo largo del tiempo.
- Graduación en sistema métrico, imperial o ambas a la vez.
- Longitudes estándar: 100 mm (4"), 150 mm (6"), 300 mm (12") y 600 mm (24"). La de 300 mm es la más habitual en taller; las de 150 mm resultan prácticas para trabajo de banco y las de 600 mm para piezas grandes.
Cabezal de escuadra
- Fabricado en acero, hierro fundido o aluminio mecanizado.
- Incluye tiralíneas metálico de punta fina, nivel de burbuja, tornillo de fijación y dos cantos de referencia para ángulos de 90° y 45°.
- Se emplea para ángulos rectos, ingletes, calibre de profundidad y calibre de altura.
Cabezal transportador o compás
- Incorpora un transportador montado sobre una torreta giratoria en cualquier dirección, nivel de burbuja, dos tornillos laterales de graduación fina y un tornillo de fijación que lo ancla a la regla.
- Escala graduada de 0° a 180° o de 0° a 90°, con subdivisiones de medio grado en modelos de precisión.
- Sirve para trazar y medir ángulos arbitrarios con precisión.
Cabezal centrador
- Se acopla a la regla mediante el tornillo de fijación y forma un ángulo de 45° respecto al canto, de modo que dos trazados desde extremos opuestos de una pieza cilíndrica se cruzan en su centro.
- Se usa para identificar el centro de una pieza cilíndrica y medir el diámetro real.
Casos de uso prácticos
Como calibre de profundidad
Afloja el tornillo del cabezal, apoya el canto de la regla sobre el borde de la pieza y desliza la regla hasta el fondo de la cavidad. La lectura directa indica la profundidad. También funciona como calibre de espesor: con la pieza apoyada en el banco, mides la distancia entre la cara superior y la superficie de apoyo.
Como galga de trazado
Fija la dimensión deseada en la regla, bloquea el cabezal y desliza la escuadra a lo largo del canto de la pieza mientras guías un cuchillo de marcar o un lápiz con el borde de la hoja. Resulta útil para marcar espigas, colas de milano y líneas paralelas al canto.
Como indicador de altura de corte
Para ajustar la altura de una cuchilla de sierra de mesa, fija la dimensión en la escuadra, apoya el canto sobre la mesa de la sierra y sube la cuchilla hasta que el diente en su punto más alto contacte justo con el borde de la regla.
Para verificación de ángulos
Con el cabezal transportador, copia cualquier ángulo de una pieza existente: ajusta la torreta, bloquea y traslada el ángulo a la pieza que estás trabajando. También puedes comprobar la perpendicularidad de un canto respecto a una cara apoyando el cabezal de escuadra.
Tamaños y criterios de elección
| Tamaño | Uso habitual | Precisión típica |
|---|---|---|
| 100 mm (4") | Trabajo de banco, piezas pequeñas, modelismo | ±0,05 mm |
| 150 mm (6") | Ebanistería, cajonería, mobiliario | ±0,05 mm |
| 300 mm (12") | Carpintería general, tableros, puertas | ±0,08 mm |
| 600 mm (24") | Piezas grandes, paneles, estructura | ±0,10 mm |
Al elegir una escuadra combinada, busca regla con grabado químico o láser (no serigrafiado, que se borra), tornillos de fijación con bloqueo firme y sin juego apreciable, y cantos del cabezal rectificados a máquina. Las marcas de referencia en carpintería profesional incluyen Starrett, Brown & Sharpe, Mitutoyo, 4R Scale y Lee Valley. El rango de precio oscila entre 60 y 80 € para una de 300 mm de calidad media-alta.
Cómo verificar la precisión y calibrar tu escuadra
La precisión de una escuadra combinada se degrada con golpes, caídas y el desgaste de los tornillos de fijación. Conviene comprobarla periódicamente y recalibrarla cuando sea necesario.
Prueba de volteo (flip test)
- Apoya el cabezal de escuadra sobre un canto recto y trazado una línea perpendicular al canto con el cuchillo de marcar.
- Voltea el cabezal (gíralo 180°) sin mover la pieza y traza una segunda línea desde el mismo punto.
- Si ambas líneas coinciden, la escuadra está en ángulo recto. Si se forma una V, la desviación es el doble del error real del cabezal.
Ajuste de tornillos de fijación
Con el tiempo, los tornillos que sujetan el cabezal a la regla pueden aflojarse o crear juego. Ajusta con un destornillador de precisión o, si el tornillo tiene rosca dañada, sustitúyelo por uno de la misma medida y paso.
Limado de rebabas
Si la regla presenta rebabas en los bordes por golpes, elimina el relieve con una lima de corte suave (tipo diamante) en pasadas cortas y controladas. Comprueba después con la prueba de volteo.
Ajuste de topes de sierra
Cuando usas la escuadra como referencia para calibrar la altura de corte de una sierra de mesa, afloja el tornillo del cabezal, ajusta la cuchilla hasta el contacto y vuelve a bloquear. Verifica con un calibre pie de rey si necesitas precisión superior a 0,1 mm.
Cómo cuidar tu escuadra
La precisión de la escuadra combinada depende del estado de sus superficies de referencia y del ajuste de sus componentes. Estos cuidados básicos alargan su vida útil:
- Limpia la regla y los cabezales después de cada uso con un paño seco.
- Aplica una capa fina de aceite anticorrosión sobre las superficies metálicas si no la usas durante semanas.
- Ajusta o sustituye cualquier componente defectuoso o con juego en los cabezales.
- Guárdala en su estuche o enrollada en un paño, en un lugar seco.
- No la uses como palanca, martillo o rascador: la regla no está diseñada para esos esfuerzos.
Una escuadra de calidad, con regla de acero inoxidable y cabezales de fundición mecanizada, mantiene la precisión durante años con estos cuidados básicos. Evita modelos con regla de aluminio delgado o tornillos de plástico, que pierden el ajuste con el uso.
Cómo utilizar una escuadra combinada
Hemos encontrado un buen video que muestra la utilización de la escuadra combinada y sus diferentes cabezales en situaciones reales de taller.
