Cómo Conectar un Regulador de Luz y un Control de Ventilador
Descubre las herramientas y pasos necesarios para la instalación de reguladores de luz y aparatos eléctricos similares como ventiladores de techo

Un regulador de luz (o dimmer) ajusta la intensidad luminosa modificando la energía que llega a la luminaria. Un control de ventilador regula la velocidad del motor. Aunque ambos se montan en la pared y parecen iguales, no son intercambiables: conectar un ventilador a un regulador de intensidad daña el motor y puede provocar un incendio.
Tabla de Contenidos
Este artículo cubre ambos casos por separado: cómo instalar un regulador de luz, cómo instalar un control de ventilador, y cuándo sí puedes usar un interruptor combinado para luz y ventilador.
Tipos de Reguladores de Luz
- Tradicionales (incandescentes/halógenas): para cargas resistivas. No compatibles con la mayoría de bombillas LED.
- Reguladores LED compatibles: diseñados para cargas electrónicas. Busca la etiqueta "compatible con LED" en el embalaje.
- Inteligentes/domóticos: control por app, voz o programación. Requieren conexión Wi-Fi o Zigbee.
- Giratorios, pulsador o táctiles: por método de accionamiento.
Importante: no todas las bombillas LED son regulables. En cada bombilla debe figurar "Dimmable" en el envase. Además, el driver de la bombilla determina si funciona mejor con corte de fase ascendente (RL) o descendente (RC).

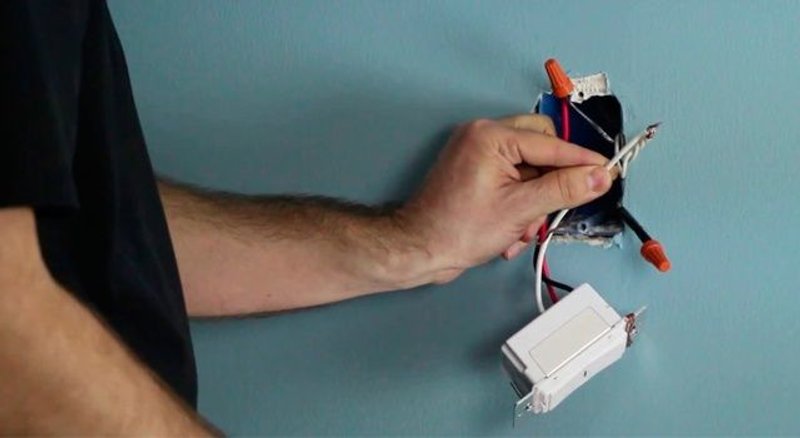

Cómo Instalar un Regulador de Luz
Herramientas y materiales
- Juego de destornilladores
- Pinzas de punta fina
- Pelacables y cortacables
- Regulador de intensidad
- Placa para pared (si es necesaria)
- Cinta aislante
- Cinta de enmascarar
- Voltímetro o buscapolos

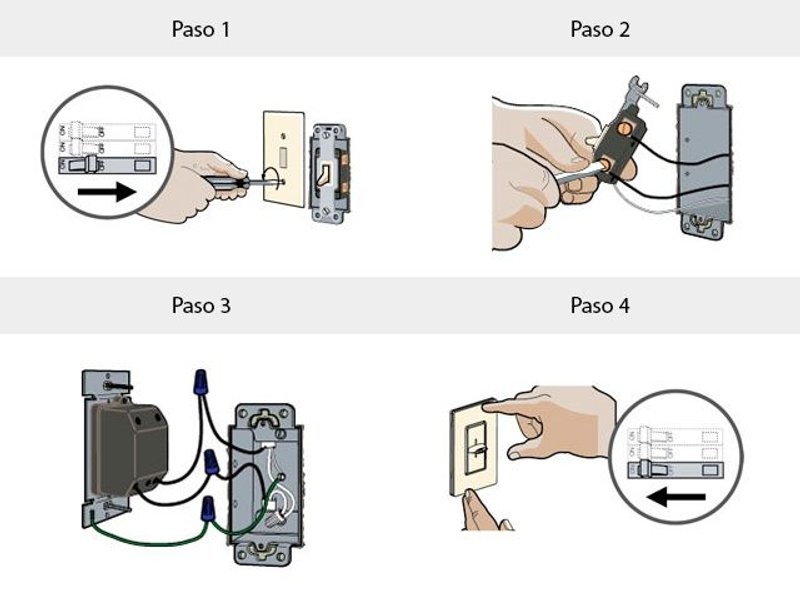

Paso 1: corta la corriente
Baja el magnetotérmico correspondiente en el cuadro general. Comprueba con el voltímetro o encendiendo/apagando la luz desde el interruptor actual que no hay corriente. No toques cables hasta confirmarlo.
Paso 2: retira el interruptor antiguo
Afloja los tornillos de la placa y del mecanismo. Saca el interruptor de la caja. Marca los cables con cinta de enmascarar antes de desconectarlos: la fase (marrón o negro), el retorno a la lámpara y el neutro (azul). Si tienes un móvil a mano, haz una foto del cableado actual.
Si se trata de un interruptor de tres vías (conmutación desde dos puntos), marca también el cable común —suele estar en un borne más oscuro—.
Paso 3: conecta el nuevo regulador
Para una instalación unipolar (la luz se controla solo desde este punto):
- Conecta el cable verde o verde/amarillo del regulador a la tierra de la caja.
- Conecta la fase (cable marrón o negro) al borne de entrada del regulador.
- Conecta el retorno al borne de salida.
- Aprieta los tornillos en sentido horario.
Para una instalación de tres vías (la luz se controla desde dos puntos):
- Conecta el cable común del regulador al cable común de la casa que marcaste antes.
- Conecta los otros dos cables (viajeros, normalmente rojos o blancos con marca negra) a los bornes restantes.
Paso 4: cierra la instalación
Coloca los cables con cuidado dentro de la caja, fija el mecanismo con los tornillos, coloca la placa y vuelve a subir la corriente en el cuadro.
Carga mínima
Los reguladores necesitan una carga mínima de unos 40 W para funcionar correctamente. Si conectas pocas bombillas LED de bajo consumo, puede que el dimmer no regule bien.
¿Se Puede Conectar un Ventilador a un Regulador de Voltaje?
No al motor del ventilador. Los motores son cargas inductivas que necesitan voltaje constante. Un regulador de intensidad recorta la onda de tensión y provoca:
- Zumbido o ruido fuerte
- Sobrecalentamiento del motor
- Velocidad errática
- Reducción de la vida útil del motor
- Riesgo de incendio
- Anulación de la garantía
Sí al kit de luz del ventilador, siempre que esté cableado por separado (con cable caliente propio independiente del motor).
Si un solo interruptor controla motor y luz a la vez, necesitas un control de ventilador + luz específico, no un dimmer genérico.
Códigos de color de cables
| Código | IEC (Europa) | NEC (América) |
|---|---|---|
| Fase | Marrón o negro | Negro |
| Neutro | Azul | Blanco |
| Tierra | Verde/amarillo | Verde o desnudo |
Tipos de Controladores de Ventilador de Techo
- Solo ventilador: de 10 a 30 €. Regula velocidad del motor.
- Dual ventilador + luz: de 20 a 60 €. Permite controlar ambos por separado si el ventilador tiene cableado de 3 hilos (2 calientes + tierra).
- Interruptor inteligente: de 35 a 95 €. Control por app, voz o programación.
- Kit de mando a distancia universal: de 25 a 50 €. Se instala dentro del soporte del ventilador.
Compatibilidad según tipo de ventilador
| Tipo de ventilador | ¿Admite controlador externo? |
|---|---|
| AC estándar (cadena de tracción) | Sí, controlador genérico |
| AC con kit de luz (3 cables) | Sí, controlador dual |
| Con receptor de mando incluido | Generalmente no |
| DC (corriente continua) | No (se controla por app/mando del fabricante) |
| Wi-Fi | No (usa la app del fabricante) |
Cómo conectar un ventilador de techo con solo 2 cables
Si del techo solo salen 2 cables (fase y neutro, sin tierra), puedes instalar un ventilador siempre que:
- El ventilador no requiera conexión a tierra obligatoria.
- Utilices un regulador de velocidad que no necesite cable de tierra.
- Conectes el cable blanco del ventilador al neutro y el negro al fase.
- Envuelvas las uniones con cinta aislante o bornes de conexión adecuados.
Un ventilador de techo tiene normalmente 3 cables internos: negro (fase motor), azul o blanco (neutro) y verde (tierra). Si del techo salen 2 cables, conecta solo fase y neutro.
Métodos de Cableado para Ventilador con Regulador
Los seis esquemas habituales son:
- Ventilador + regulador de velocidad + interruptor unipolar (en serie): el más básico.
- Ventilador + luz con regulador de velocidad + atenuador de luz, controlados por interruptor común.
- Ventilador con atenuador y luz con interruptor separado.
- Ventilador con cadena de tracción + luz con interruptor unipolar.
- Ventilador con control remoto y receptor.
- Interruptores Wi-Fi inteligentes.
En el método 1, la conexión es:
- Tierra (verde/amarillo) → tierra del cuadro.
- Neutro (azul) → neutro entrante.
- Fase (marrón) → interruptor unipolar → regulador de velocidad → cable del motor.
La tensión de alimentación es 230 V en Europa, 120 V en Norteamérica.
Tipos de Circuitos de Control de Velocidad
- Autotransformador de pasos: 220 V de entrada, varias derivaciones del devanado. Onda sinusoidal pura (buena para el motor). Desventaja: tamaño grande.
- Autotransformador electrónico (PWM): compacto y económico. Desventaja: longitud de cable limitada.
- Controlador triac/tiristor: recorta media onda. Económico y compacto. Desventaja: genera chispas en el bobinado y tiene potencia de carga limitada.
No está permitido usar atenuadores para iluminación como controlador de velocidad del ventilador. El motor del ventilador debe contar con protección térmica automática.
Los controladores de velocidad se instalan en tres formatos: montado en pared (sin rebaje), empotrado y sobre riel DIN.
Consejos de Seguridad
- Baja siempre la corriente desde el cuadro general antes de tocar cables.
- Comprueba con voltímetro o buscapolos que no hay tensión.
- Usa cable de 1,5 mm² para circuitos de iluminación.
- Respeta los códigos de color de cables de tu instalación.
- Aprieta los tornillos de los bornes con fuerza suficiente para que los cables no se suelten.
- Si la instalación es antigua y no tiene cable de tierra, consulta con un electricista antes de añadir un nuevo punto.
La potencia del dimmer debe ser igual o superior a la suma de la potencia de todas las lámparas conectadas. Un regulador de luz bien instalado ahorra entre un 15 y un 17 % en la factura de iluminación.
¿Puedo conectar un ventilador de techo a un regulador de luz?
No al motor del ventilador. Los reguladores de intensidad están diseñados para cargas resistivas (bombillas). Un motor es una carga inductiva que necesita voltaje constante: si le aplicas un dimmer, zumba, se sobrecalienta y puede provocar un incendio. Para el motor necesitas un controlador de velocidad específico. Sí puedes usar un dimmer para el kit de luz del ventilador, siempre que esté cableado por separado.
¿Por qué mi bombilla LED parpadea al regularla con un dimmer?
Por incompatibilidad entre la bombilla y el regulador. Comprueba que la bombilla lleve la etiqueta "Dimmable" y que el regulador sea compatible con cargas LED (corte de fase RL o RC según el driver). Si el parpadeo persiste, prueba con otro modelo de bombilla o cambia el regulador por uno específico para LED.
¿Puedo regular una lámpara con varias bombillas?
Sí, siempre que todas las bombillas sean regulables y compatibles con el dimmer. La potencia total del regulador debe ser igual o superior a la suma de las potencias individuales.
¿Cuánto cuesta un control de ventilador de techo?
Entre 10 y 30 € un control solo de ventilador, de 20 a 60 € uno dual (ventilador + luz), y de 35 a 95 € un interruptor inteligente. Los kits de mando a distancia universal cuestan entre 25 y 50 €.
