Puertas Pantografiadas: Qué Son, Tipos y Cómo Se Fabrican
El pantografiado de puertas con CNC: diseños fresados sobre MDF y madera, proceso de fabricación y estilos

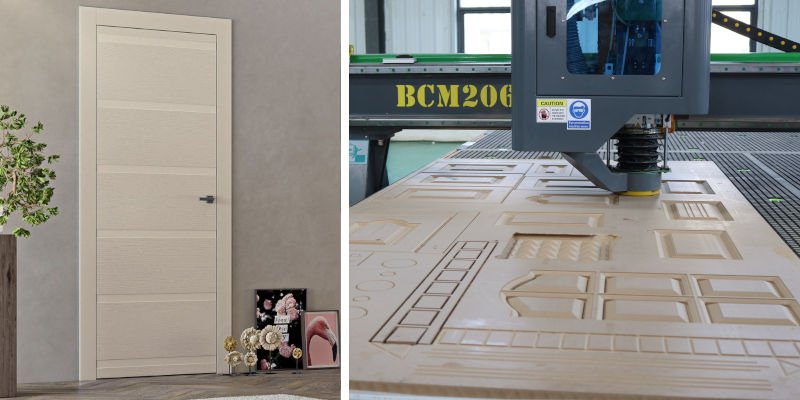

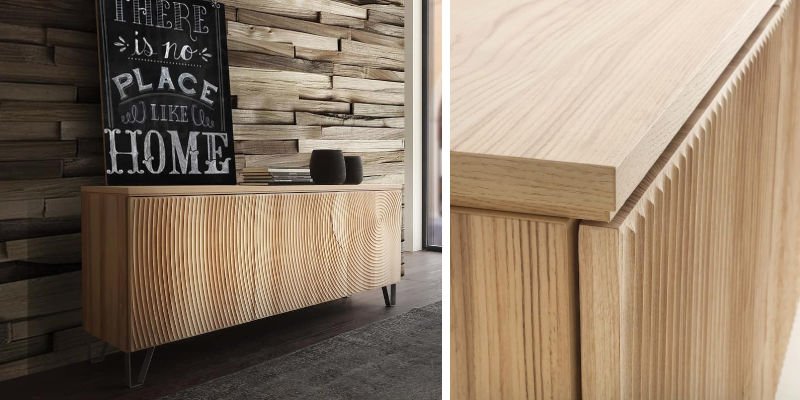

Una puerta con relieves, líneas fresadas o molduras en la hoja es una puerta pantografiada. El pantografiado consiste en tallar o grabar diseños sobre la superficie de la puerta —o de cualquier tablero— mediante una fresa guiada por control numérico (CNC). El resultado va de un par de líneas rectas a composiciones geométricas complejas, y se aplica tanto en puertas de interior como en hojas de armario, revestimientos y rótulos.
Tabla de Contenidos
¿Qué es el pantografiado de madera?
El término viene del pantógrafo, el instrumento que copiaba dibujos a distinto tamaño: un brazo seguía una plantilla y otro, con la fresa, reproducía el trazo sobre la pieza. De ahí la palabra —del griego panto- (todo) y grapho (dibujar).
Hoy el proceso lo ejecuta una máquina de control numérico (CNC): el diseño se carga en un software CAD y la fresa realiza pasadas sucesivas para alcanzar la profundidad y el detalle deseados. Antes de la CNC, este tipo de trabajo era artesanía de ebanista.

El pantografiado no es la única operación de fresado que se aplica a puertas y tableros. Conviene distinguirlo:
- Pantografiado: motivo decorativo fresado, en dos dimensiones o con relieve.
- Ranurado y rayado: líneas rectas con fondo plano o en V.
- Cajeado: huecos para cerradura, pernios y uñeros.
- Bajorrelieve y grabado: profundidad variable con fresa de punta de bola.
- Rotulación: logotipos y letras fresadas.
La misma máquina ejecuta todas estas operaciones; cambia la fresa y la programación.
Proceso de fabricación
Fabricar una puerta pantografiada pasa por cinco pasos:
- Selección del material. MDF en la mayoría de los casos, también maderas macizas o tableros rechapados.
- Diseño del patrón. Se dibuja en CAD y se exporta en DXF, DWG o SVG. La máquina lee el archivo y ajusta la trayectoria de la fresa.
- Preparación. Se regulan profundidad, tipo de corte y diámetro de fresa. El mismo dibujo con una V de 90° y con una punta de bola de 6 mm no se parece en nada.
- Pantografiado. La fresa talla el diseño sobre el tablero. Los motivos profundos requieren varias pasadas.
- Acabado. Lijado, imprimación y laca (o tinte si se busca efecto madera). Se instalan manillas y bisagras.
El plazo habitual de fabricación es de 3 a 7 días según la complejidad del diseño.
Materiales para pantografiar
Se puede pantografiar sobre distintos materiales, pero el comportamiento de cada uno ante la fresa es distinto:
- MDF (tablero de fibras de densidad media). El material más utilizado. Superficie uniforme y homogénea, sin veta ni astillas, que recibe la fresa limpia y acepta bien la laca. Los tableros de MDF son la base de la mayoría de puertas pantografiadas.
- DM en crudo. El más agradecido para lacar y para motivos finos.
- DM hidrófugo. Recomendado para baños y cocinas.
- Madera maciza. Permite pantografiar, pero exige respetar la dirección de la fibra y usar radios amplios en las curvas.
- Tablero rechapado. El fresado atraviesa la chapa: el diseño debe asumir esa rotura.
- Tablero prelacado. Tras el fresado, hay que repasar con imprimación y laca la zona trabajada.
- Paulownia. Madera blanda y ligera que desgasta poco las herramientas. Algunas carpinterías usan tablero alistonado de paulownia como soporte para pantografiar puertas.
En madera maciza se obtienen resultados notables, pero el MDF sigue siendo la opción mayoritaria por su precio, su uniformidad y lo limpio del fresado.
Estilos de pantografiado
Los diseños se agrupan en cuatro familias según el trazado:
- Lineales: líneas rectas horizontales o verticales. La opción más sobria.
- Clásicos: cuarterones y molduras fresadas, de inspiración tradicional.
- Curvos: líneas onduladas y formas orgánicas.
- Geométricos: composiciones de rectas, cuadros y ángulos.
Dentro de cada familia, la profundidad del grabado y el tipo de fresa determinan el carácter final. Un pantografiado Milano trabaja con líneas delicadas y espesores finos (cuadros simples, dobles o triples). Un pantografiado London usa grabado de doble grosor con cuadros en relieve, de estilo más inglés.
Las puertas pueden ser ciegas o llevar cristal. Las versiones con vidrio incorporan referencias de catálogo con sufijo V (por ejemplo, un modelo HSM-02V con un vidrio o HSL-11V3 con tres). El vidrio habitual es mate al ácido, translúcido.
Puertas pantografiadas blancas
La mayor demanda actual es la de puertas pantografiadas lacadas en blanco. En la mayoría de casos se trata de puertas de interior con bastidor alveolar (estructura de madera con relleno de cartón en forma de nido de abeja) y chapas de MDF de varios milímetros en ambas caras, sobre las que se realiza el pantografiado.
El lacado blanco potencia la lectura del relieve: la luz lateral marca las aristas del fresado y convierte un motivo sencillo en un elemento decorativo visible. Los diseños más pedidos son los lineales —una o varias líneas horizontales y verticales— porque combinan con cualquier estilo de vivienda sin recargar.
¿Qué diferencia hay entre pantografiado y ranurado?
El pantografiado es un motivo decorativo completo —líneas, cuadros, curvas o molduras— fresado sobre la hoja. El ranurado se limita a líneas rectas con fondo plano o en V. La misma máquina hace ambos; cambia la fresa, la profundidad y la programación.
¿Se puede pantografiar una puerta de madera maciza?
Sí, pero el MDF da mejores resultados para pantografiar: sin veta, sin astillas y con una superficie uniforme que recibe la fresa limpia. La madera maciza exige respetar la dirección de la fibra y usar radios amplios en las curvas. Se usa cuando se busca el aspecto natural de la veta.
¿Qué formatos de archivo necesita la máquina CNC?
Los formatos habituales son DXF (versiones antiguas v11/v12 y actual), DWG, SVG, AI, EPS y CDR. Para modelos tridimensionales se emplean STL, OBJ y 3DM. También se acepta PDF acotado. El dato clave para preparar el mecanizado: medidas de la hoja (alto, ancho, grueso), tipo de canto, material y diámetros de fresa disponibles.
¿Cuánto tarda en fabricarse una puerta pantografiada?
Entre 3 y 7 días laborables según la complejidad del diseño. Los motivos lineales sencillos se resuelven en la franja baja; los geométricos con múltiples pasadas y bajorrelieves se acercan a los 7 días.
