Vigas OSB o Doble T de Madera: Composición, Medidas y Usos

¿Qué son las vigas doble T de Madera o Vigas OSB? ¿Qué ventajas tienen frente otros tipos? ¿en qué dimensiones las podemos encontrar?

Construcción

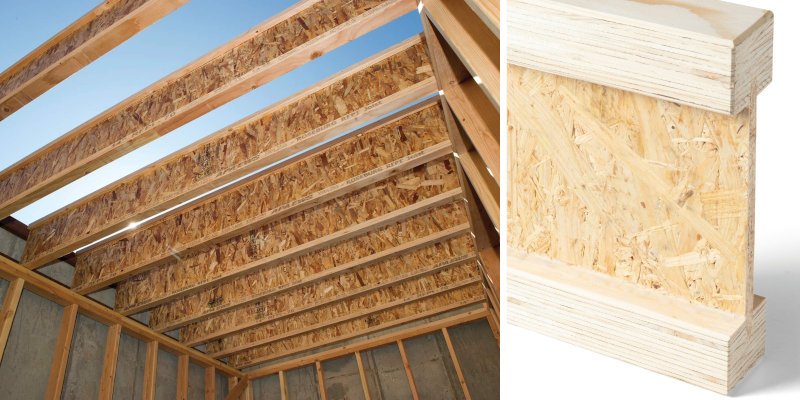

Las vigas OSB, también llamadas vigas doble T de madera o I-Joists en países anglosajones, son vigas compuestas de madera formadas por un alma y dos alas. Se utilizan en construcción residencial y comercial, sobre todo en Estados Unidos, Canadá y norte de Europa.

Tabla de Contenidos

Composición de las Vigas OSB

Una viga OSB es un producto de madera de ingeniería con tres piezas:

Alma: tablero OSB de virutas orientadas, de ahí el nombre. Los espesores habituales son 9, 11, 12 y 15 mm.

Alas: pueden ser de madera aserrada estructural, madera laminada encolada (MLE), madera microlaminada (LVL) o madera reconstituida (PSL, LSL). La madera maciza se usa para cantos medios y bajos; el LVL para cantos elevados. El canto del ala es de 39 mm, con anchuras de 38, 45, 58 y 89 mm.

Unión alma-alas: se realiza con adhesivos fenólicos, aminoplásticos (según UNE-EN 301 y 302) o poliuretano (Guía EOTA 11). También existen modelos con fijaciones mecánicas, pasadores o placas dentadas.

Las primeras vigas doble T se fabricaron en los años 60 con madera aserrada y contrachapado, pero se abandonaron por la limitación de longitud. Hoy las alas de LVL permiten llegar a 12 metros.

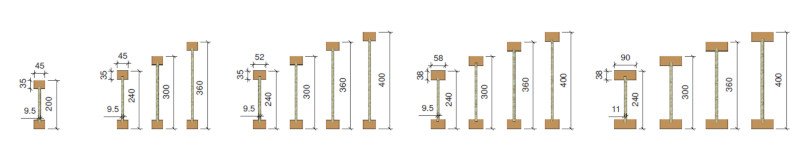

tamaño viga osb

Medidas y Dimensiones

Las medidas más frecuentes son:

  • Ancho de alas: 96, 89, 63, 58, 45 mm
  • Alto de alas: 39 mm
  • Alto total de viga (ala + alma): 200, 220, 240, 300, 360 y 400 mm (hasta 508 mm bajo pedido)
  • Espesor alma OSB: 9, 11, 12 y 15 mm
  • Longitud: máxima 12 metros; las más comercializadas son de 4, 6 y 8 metros

La relación esbeltez (ancho/alto) debe ser menor que 1/3.

Propiedades Técnicas

  • Peso: entre 3 y 9 kg por metro lineal, según dimensiones y materiales
  • Humedad: controlada al 12%, lo que garantiza estabilidad dimensional sin alabeos
  • Resistencia a flexión: las alas inferiores resisten tracción, las superiores compresión, el alma absorbe cortantes
  • Relación resistencia/peso: mejor que la madera maciza y homólogas de otros materiales
  • Perforaciones: el alma se puede perforar para paso de instalaciones (tuberías, cableado). Algunos fabricantes las ofrecen pretaladradas cada 50-60 cm
  • Emisión de formaldehído: casi todas clase E1

Normativa y Marcado CE

Las vigas compuestas se calculan según el DEE 130367-00-0304. El marcado CE es voluntario y se obtiene mediante el Documento de Evaluación Europeo (EAD nº 130367-00-0304).

Ventajas de las Vigas OSB

  • Excelente relación calidad-precio
  • Instalación rápida, con ahorros del 15-20% frente a otros sistemas
  • Buena relación peso/carga, superior a la madera maciza
  • Estabilidad dimensional: no se tuercen, comban ni alabean
  • Resistencia uniforme, sin defectos naturales
  • Se trabajan y cortan con facilidad
  • No requieren medios de elevación pesados para la colocación
  • Reducen el gasto en mano de obra y materiales
  • Permiten luces de hasta 8 metros según solicitación de carga, mayores que con madera aserrada
  • El alma se puede perforar para facilitar el paso de instalaciones

Su principal inconveniente es la estética. Si las dejas vistas, el resultado no es agradable desde un punto de vista estético. Lo habitual es ocultarlas.

Resistencia al Fuego

Al tratarse de productos con espesores limitados, la resistencia al fuego no alcanza los 30 minutos. Se recomienda protección externa con yeso laminado o la aplicación de productos o acabados ignifugantes.

Comparativa con Vigas de Madera Tradicional

Vigas OSB (I-Joist)Madera tradicional
ComposiciónMadera + productos de ingeniería (OSB/contrachapado)Madera sólida natural
FuerzaDistribuye cargas uniformemente, menos propensa a deformarPuede deformarse o torcerse
Capacidad de cargaSoporta cargas más pesadas en mayores tramosLimitada en tramos largos
PesoMás ligeras, menores costes de mano de obraMás pesada
RendimientoConsistente, sin variaciones por calidad de maderaVariable según calidad
EstabilidadResistente a deformación y contracción por humedad/temperaturaPropensa a alabeos
CosteMayor coste inicialMás rentable en zonas con madera abundante

Problemas Acústicos en Forjados

Los principales problemas en forjados residenciales son la vibración y los crujidos. Para reducirlos:

  • Limitar flechas en el diseño
  • Atornillar y encolar entablado machihembrado
  • Instalar viguetas alineadas con montantes
  • Fijar falso techo a alas inferiores

Humedad de Equilibrio

Según la NCh 1079, la humedad de equilibrio varía por zona climática:

  • Norte Litoral: 14% | Norte Desértico: 7%
  • Centro Litoral: 15% | Centro Valle Longitudinal: 13%
  • Sur Litoral: 18% | Sur Valle Longitudinal: 18% | Sur Extremo: 18%

Para humectación: 1 a 3 litros de agua por viga, reposar encastillado 2-4 días. La humedad de equilibrio no debe superar el 16%.

Instalación

  • Sobre coronación del muro: tornillos directamente a solera superior
  • De costado: colgadores metálicos + tornillos
  • Almacenamiento: bajo techo, apoyadas en vertical, con 5 ejes de apoyo
  • No aptas para intemperie sin protección
  • Refuerzos temporales recomendados antes de instalar tableros
  • Vuelo máximo: 60 cm
  • Complemento: LP Rimboard (tablero de borde) para cargas laterales

Usos de las Vigas Doble T de Madera

  • Estructuras para techos
  • Estructuras para pisos
  • Paredes en estructuras de entramado ligero (tan solo ocasionalmente)
  • Encofrados
  • Estructura principal (jácenas)
  • Secundaria, apeos, soporte de encofrados
  • Viguetas de forjado, pares de cubierta, cargaderos, vigas de borde
