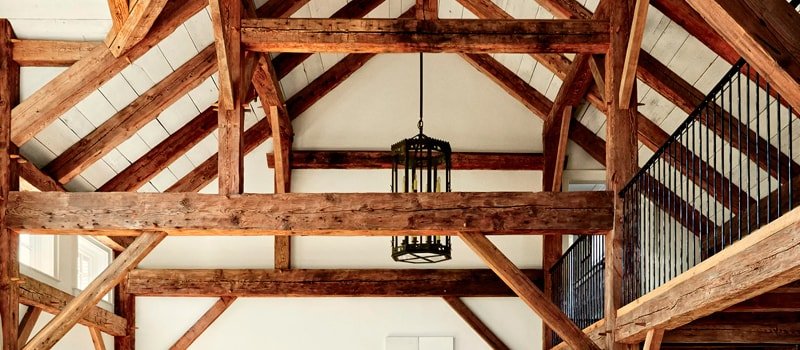

La inspección de madera estructural permite conocer el estado real de vigas, pilares y forjados antes de cualquier rehabilitación o intervención. A partir de un diagnóstico preciso se determinan las patologías presentes, el grado de afección de cada elemento y las medidas correctoras adecuadas.

Tabla de Contenidos

Las estructuras de madera aparecen tanto en construcciones recientes como en edificios con décadas o siglos de antigüedad, en estados muy distintos según su ubicación, uso y mantenimiento. No es necesario que la construcción tenga valor histórico-artístico: basta con el carácter funcional o sentimental del inmueble para justificar una diagnosis.

En muchos casos, estructuras aparentemente alarmantes por su abandono conservan una capacidad portante aceptable: en la construcción tradicional se sobredimensionaban los elementos (muros de carga de 75-80 cm de grosor, separaciones cortas entre bovedillas de forjado) para garantizar un comportamiento duradero. En contra juega, sin embargo, el uso de estancias contiguas como cuadras o almacenes de cosecha, que en ocasiones ha provocado deterioros importantes en la madera al ser un material orgánico.

Causas de degradación en una estructura de madera

Los daños y defectos en una estructura de madera se deben principalmente a cuatro causas:

Las conclusiones de la inspección se plasman en un informe técnico con recomendaciones estructurales, curativas o preventivas, planos de situación de las catas y fotografías representativas. Entre las actuaciones que puede recoger el informe:

  • Eliminación de los focos de humedad que afectan a la madera.
  • Reparaciones y sustituciones de elementos estructurales y no estructurales.
  • Tratamientos preventivo-curativos para cada caso.
  • Recomendaciones prácticas para el mantenimiento de la madera en obra.

Inspección de Estructuras de Madera

Métodos de Evaluación Madera Estructural

Las inspecciones de madera se han realizado durante años con herramientas tradicionales. Los avances tecnológicos en el sector industrial y forestal han permitido incorporar métodos no destructivos que ofrecen una imagen más ajustada del estado real de las estructuras.

Técnicas y herramientas tradicionales:

  • Determinación visual del ataque por agentes xilófagos. Según los restos encontrados (galerías terrosas de termitas, agujeros de salida de insectos no sociales) se identifica el agente biodegradador.
  • Punzón, taladro, destornillador o formón, para valorar el grado de degradación y extraer muestras.
  • Martillo de nylon o metálico, para golpear la madera y detectar zonas huecas o con pérdida de resistencia.
  • Lupa, linterna y material óptico para analizar el tipo de ataque.

Tecnologías no destructivas:

  • Resistógrafo. Determina la pérdida de densidad en la madera causada por agentes biodegradadores (huecos por túneles de termitas o galerías de larvas de carcoma). Compuesto por un taladro con broca de 3 mm y un sistema que mide la resistencia de la madera al avance mediante el consumo energético. Se aplica en las zonas de contacto de la madera con otros elementos constructivos: uniones viga-muro, viga-pilar o marco-suelo.
  • Higrómetro de resistencia. Mide el porcentaje de humedad interna mediante la resistencia eléctrica. Cuando la humedad supera el 15 %, la madera se considera demasiado húmeda: disminuye su resistencia mecánica y aumenta el riesgo de ataques por hongos e insectos xilófagos.
  • Equipo de ultrasonidos (MOE, MOR). Determina el grado de elasticidad y resistencia a la rotura. Un emisor y un receptor de ondas ultrasónicas calculan el módulo de elasticidad (MOE) y el módulo de rotura (MOR) en función de la velocidad de propagación y la densidad de la madera.
  • Cámara termográfica. Complementa al higrómetro al detectar diferencias superficiales de temperatura asociadas a zonas con humedad retenida o degradación interna.
  • Fibroscopio. Permite la inspección visual del interior de la viga mediante orificios de reducido diámetro, útil para confirmar galerías de xilófagos sin dañar la pieza.

Para el equipo de ultrasonidos se coloca el emisor en un extremo del elemento (viga, columna, pilar) y el receptor en el extremo opuesto, a la máxima distancia posible y con una inclinación no superior a 30° respecto a la dirección longitudinal. Es preciso realizar taladros previos para fijar los sensores e introducir parámetros como la distancia entre ellos y la especie de madera.

Equipos auxiliares necesarios:

  • Cámara fotográfica para documentar ataques y degradaciones.
  • Equipos elevadores o escaleras manuales para acceder a los elementos.
  • Iluminación auxiliar (linternas, focos) cuando la luz natural es insuficiente.
  • Equipos de protección para trabajos en altura (arneses, mascarillas).
  • Herramientas manuales (sierras, formones, martillo) para la extracción de muestras destinadas al laboratorio.

Tipos de Degradación de la Madera Estructural

Las degradaciones que se encuentran en la madera proceden de dos tipos de agentes:

Agentes abióticos:

  • Radiación solar (infrarrojos, ultravioletas).
  • Acción del agua (erosión, contracción, dilatación).
  • Acción del fuego.
  • Falta de calidad estructural por diseño incorrecto, abandono o mal uso.
  • Instalación defectuosa o elección inadecuada del material.

Agentes bióticos:

  • Hongos de pudrición
    • Pudrición blanca o fibrosa
    • Pudrición parda o cúbica
  • Hongos cromógenos
    • Azulado
  • Insectos de ciclo larvario
  • Insectos sociales

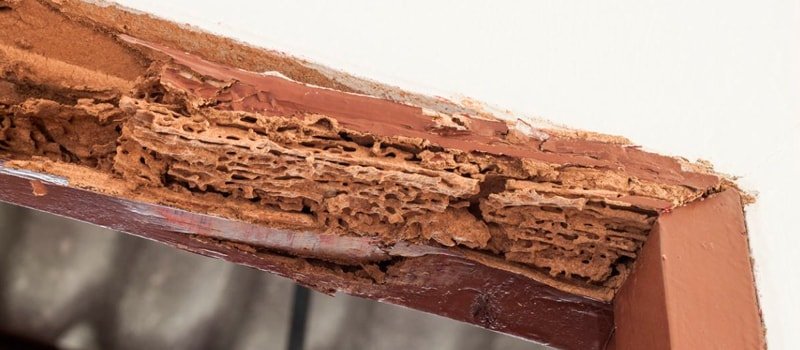

viga madera degradada insectos

Insectos de ciclo larvario que resultan peligrosos para la madera en construcción:

  • Polilla: líctidos (Lyctus brunneus Steph). Adultos alargados de color marrón oscuro, de 3 a 7 mm. Galerías de 1 mm de diámetro con serrín. Orificios de salida circulares de 1-2 mm. Serrín muy fino, como polvo de talco, en montoncitos bajo el orificio.
  • Carcoma fina: anóbidos (Anobium punctatum De Geer). Adultos de 3-5 mm, color pardo-negruzco. Galerías de 2-3 mm con serrín menos fino. Orificios de salida de 1-3 mm. Serrín granulado y alargado que inunda las galerías.
  • Carcoma gruesa: cerambícidos (Hylotrupes bajulus L.). Adultos de 10-20 mm, color negruzco con pelos blanquecinos y protórax con dos manchas claras. Galerías de 6 mm con serrín basto que no se expulsa al exterior. Orificios de salida de 6 mm en forma elíptica.

Insectos sociales: la térmita es el más preocupante. Las especies que se encuentran con mayor frecuencia en construcciones son:

  • Reticulitermes grassei. Subterránea.
  • Reticulitermes banyulensis. Subterránea.
  • Kalotermes flavicollis Fabr. Madera seca.

Inspección de la Madera en Obra

Reconocimiento exterior

Antes de analizar la estructura interior (cubiertas, forjados), conviene tomar datos del exterior, ya que muchos problemas interiores tienen su origen en defectos exteriores. Los elementos a revisar:

  • Muros, fachadas, deslunados, patios interiores (grietas, desplazamientos, humedades, desconchones).
  • Conducciones de agua en aleros y fachadas (roturas, taponamientos).
  • Aleros (roturas).
  • Cubiertas (filtraciones por goteras, flechas o deformaciones anómalas).

Reconocimiento interior

Recogidos los datos exteriores, se comprueba cómo se trasladan y afectan a los elementos interiores. Es preciso conocer si los elementos están a la vista u ocultos por falsos techos o cubiertas sin acceso. Si están ocultos, se realizan catas en los puntos de mayor riesgo y, según los resultados, se amplía la inspección a zonas próximas. La realización de los análisis debe documentarse con un plano de situación previo.

La distribución y número de elementos a inspeccionar se determina en función del alcance observado: la evaluación no se hace sobre el total, sino sobre una muestra representativa que se amplía si la degradación lo exige.

Indicios de degradación más frecuentes:

  • Restos de regueros o canales, nidos secundarios, madera atacada por termitas.
  • Agujeros de salida del adulto, serrín, túneles en la madera (líctidos, anóbidos, cerambícidos).
  • Desplazamiento de elementos estructurales (desniveles o curvas en forjados, grietas en suelos).
  • Manchas de humedad en paredes, falsos techos, rincones ocultos, viguetas.
  • Restos de hongos (cuerpos de fructificación, micelio).

Zonas de riesgo a inspeccionar con especial atención:

  • Falsos techos de madera.
  • Marcos y hojas de puertas de paso.
  • Testas de vigas y viguetas incrustadas en muros.
  • Paredes (manchas, desconchados).
  • Interiores de armarios empotrados.
  • Conducciones y almacenajes de agua en baños y cocinas (bajantes, tuberías, pozos).
  • Cajones de persianas en ventanas y puertas de madera.
  • Sótanos.

Localizados los indicadores de posibles agentes degradadores, se eligen los puntos donde se realizará la evaluación del estado real de la madera.

Inspección y Evaluación de Vigas de Madera

Las vigas son un elemento clave en cualquier edificio con estructura de madera. El análisis no destructivo con los instrumentos descritos permite determinar el estado interno de la viga, su conservación, la presencia de xilófagos (actual o pasada), densidad, humedad, módulo de elasticidad y resistencia a flexión. Aplica tanto a vigas de madera maciza como de madera laminada encolada.

El módulo de elasticidad y la resistencia a flexión permiten clasificar las vigas según las clases resistentes del Código Técnico de la Edificación (C18, C24, etc.). Con estos valores, el técnico calcula si la viga soporta las cargas a las que está sometida o necesita sustitución o refuerzo. El cálculo estructural conforme al CTE SE-M resulta imprescindible en cualquier rehabilitación que busque conservar el mayor número de vigas.

Se recomiendan soluciones de tratamiento (físicos, químicos y biológicos) y de refuerzo (mecánico, químico) para las vigas deficientes. Los materiales desarrollados en los últimos años ofrecen numerosas soluciones económicas para el refuerzo de vigas.

Ensayos Complementarios de Laboratorio

Determinación del módulo de elasticidad y resistencia a la flexión (Grindosonic)

Método análogo al de transmisión-recepción de ultrasonidos: la onda se provoca mediante un impacto con martillo que genera una vibración transmitida a lo largo de la muestra. En función de la velocidad de propagación se obtienen valores de MOE y MOR. Su ventaja frente al método de ultrasonidos es la precisión; su inconveniente, que solo se aplica a piezas no instaladas.

Determinación de la especie de madera

Necesario para comparar los datos de MOE y MOR obtenidos con los métodos no destructivos con los valores de referencia bibliográficos, específicos para cada especie. Se toman probetas de los diferentes tipos de madera encontrados y se preparan cortes micrométricos en las tres direcciones principales:

  • Transversal
  • Tangencial
  • Radial

Las láminas se tiñen y se comparan al microscopio con las características morfológicas de la especie.

Clasificación visual y asignación de clase resistente

Una vez identificada la especie y determinados MOE y MOR, se aplica la clasificación visual según la norma correspondiente y se asigna la clase resistente (UNE-EN 338). Este dato cierra el diagnóstico estructural y permite al técnico decidir si la pieza mantiene su función portante o debe intervenir.

Mantenimiento de la Madera

Actuaciones aconsejadas para el tratamiento y conservación de la madera:

Eliminación de las Humedades

  • Impermeabilización y drenaje de muros y terreno.
  • Reparación o sustitución de tejados en mal estado.
  • Limpieza periódica de canaletas y bajantes pluviales.
  • Reparación de conducciones de agua corriente y desagües.
  • Ventilación adecuada en el interior del edificio, sobre todo en las zonas con madera vista.

Reparación de Elementos Estructurales y No Estructurales

  • Refuerzo de cabezas o de vigas completas con hormigón o metal.
  • Consolidación de madera dañada con resinas poliméricas o fibra de vidrio.

Sustitución de los Elementos Estructurales y No Estructurales

  • Por elementos de madera maciza o laminada con protección aplicada.
  • Por elementos alternativos (metal, hormigón).

La elección del material dependerá de si los elementos quedan al descubierto o se cubren con falsos techos. En este caso, conviene habilitar registros para futuras revisiones de la estructura.

Fases de la Inspección: Resumen Operativo

Una inspección o diagnosis de madera estructural se organiza en tres bloques:

Toma de Datos Exterior

  • Muros, fachadas, deslunados, patios (grietas, desplazamientos, humedades, desconchones).
  • Conducciones de agua en aleros y fachadas (roturas, taponamientos).
  • Aleros y cubiertas (filtraciones, flechas, deformaciones).

Toma de Datos Interior

  • Falsos techos.
  • Marcos y hojas de puertas de paso.
  • Testas de vigas y viguetas incrustadas en muros.
  • Paredes (manchas, desconchados).
  • Interiores de armarios empotrados.
  • Conducciones y almacenajes de agua en baños y cocinas.
  • Cajones de persianas.
  • Sótanos.

Se buscan indicios de biodegradación:

  • Regueros, canales o nidos secundarios de termitas.
  • Agujeros de salida, serrín o túneles de insectos de ciclo larvario.
  • Desplazamientos en elementos estructurales (desniveles, curvas en forjados).
  • Manchas de humedad.
  • Restos de hongos (cuerpos de fructificación, micelio).

Los datos se recogen con técnicas tradicionales (inspección visual, martillo, destornillador) y con tecnologías no destructivas (resistógrafo, ultrasonidos, higrómetro, cámara termográfica, fibroscopio).

Ensayos complementarios en laboratorio

  • Determinación de MOE y resistencia a flexión en piezas reales (Grindosonic).
  • Identificación de la especie de madera a partir de las muestras recogidas.
  • Clasificación visual y asignación de clase resistente según normativa.

Preguntas Frecuentes

¿Cuándo conviene inspeccionar una estructura de madera?

Antes de cualquier rehabilitación, cuando se observan signos de degradación (serrín, agujeros, manchas de humedad, deformaciones en forjados) o en edificios con décadas de antigüedad que nunca han recibido una revisión. Una detección temprana reduce el coste de la intervención.

¿Qué diferencia hay entre una inspección visual y un ensayo no destructivo?

La inspección visual detecta los indicios externos (galerías, orificios de salida, manchas). Los ensayos no destructivos (resistógrafo, ultrasonidos, higrómetro) cuantifican el daño interior: densidad, humedad, módulo de elasticidad y resistencia a flexión sin dañar la pieza.

¿Qué humedad se considera excesiva en la madera estructural?

A partir del 15 % de humedad interna la madera se considera excesivamente húmeda. Pierde resistencia mecánica y se expone a ataques de hongos e insectos xilófagos. Conviene localizar y eliminar el foco de humedad antes de cualquier tratamiento.

¿Qué clase resistente corresponde a una viga inspeccionada?

Se determina a partir del módulo de elasticidad (MOE) y la resistencia a flexión (MOR) medidos con ensayos no destructivos o con Grindosonic en laboratorio, junto con la identificación de la especie. La clasificación visual según CTE SE-M asigna clases como C18, C24 o superiores.

¿Qué contiene el informe de diagnosis de una estructura de madera?

Descripción de las patologías detectadas (visibles y ocultas), ubicación en plano, identificación de plagas o agentes degradadores, resultados de los ensayos, pérdida de sección estimada, clase resistente asignada, medidas correctoras propuestas y valoración económica de la intervención.
