Madera KVH: Qué Es, Propiedades y Usos Estructurales

Descubre las ventajas de las vigas de madera KVH: durabilidad, estabilidad, calidades y/o clases para tus proyectos de construcción y reformas.

Construcción

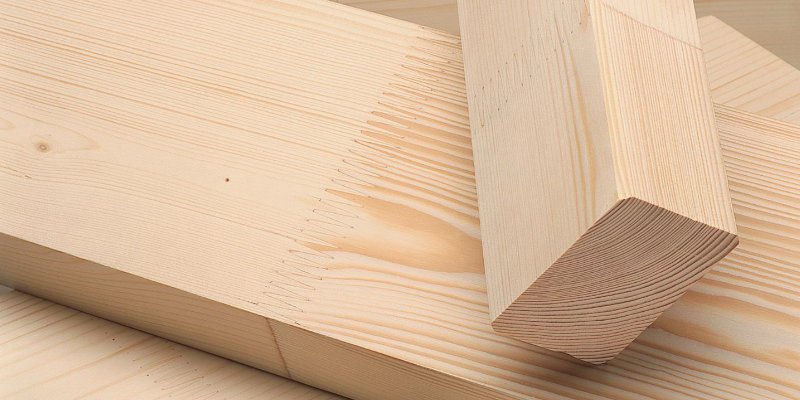

La madera KVH (Konstruktionsvollholz) es madera maciza estructural con uniones dentadas encoladas, fabricada bajo control industrial. No es madera laminada encolada ni madera aserrada convencional: se trata de un producto con propiedades definidas y trazables, desarrollado para responder a las exigencias de la construcción moderna en madera.

Tabla de Contenidos

Se fabrica uniendo piezas de madera mediante empalmes dentados (finger joint) con adhesivo de poliuretano. El proceso está estandarizado y produce vigas con un comportamiento predecible en obra.

Selección de la Madera

La especie base es el abeto (Picea abies), aunque también se emplean pino silvestre, pino radiata y alerce. Con menor frecuencia se utilizan eucalipto y castaño. Cualquier especie de conífera apta para encolado puede servir, siempre que no presente problemas con los adhesivos.

Antes del encolado, las piezas se sanean: se eliminan los nudos y defectos que podrían comprometer la resistencia. El resultado son tablones de sección constante, uniformes en sus características mecánicas y con alta estabilidad dimensional.

La madera se seca en horno hasta alcanzar una humedad inferior al 15 % (± 3). A ese nivel, la madera ofrece su mejor comportamiento físico y mecánico, y se reduce de forma notable el riesgo de deformaciones, fendas y ataques de xilófagos. La variación dimensional resultante es de apenas 1 mm por cada 10 cm en dirección transversal y 1,5 mm por 10 cm en la longitudinal.

Posteriormente, cada pieza se inspecciona y clasifica por resistencia.

Características de la Madera KVH

  • Propiedades mecánicas: iguales a las de la madera aserrada con la que se fabrica, siempre que la resistencia característica del empalme dentado sea al menos 1,2 veces la de la madera base. Si la viga es de abeto C24, sus propiedades son las de un abeto C24.
  • Estabilidad dimensional: el secado controlado y la ausencia de médula minimizan encogimientos, hinchazones y alabeos. Las tolerancias de fabricación en espesor y altura de sección son de ± 1 mm.
  • Durabilidad: depende de la especie empleada y, si procede, del tratamiento aplicado. Para clases de uso 1 y 2 (interior no expuesto) no hay problemas con ninguna conífera habitual. En exterior (clase 3) se requiere especie durable o tratamiento.
  • Resistencia al fuego: la misma que la madera aserrada de sección rectangular de la especie correspondiente. Si el fabricante aporta valores distintos, debe justificarlos con ensayos según UNE-EN 13501-1.
  • Dimensiones: las longitudes estándar alcanzan 6, 7, 8, 8,5 y 9 m. El máximo habitual es 14 m, y se pueden suministrar hasta 16 m en pedidos específicos. El ancho máximo se sitúa en 240 mm y el grueso máximo en 140 mm. Las secciones se ofrecen en intervalos estandarizados (dimensiones preferentes), no en las que permite el diámetro del tronco como ocurre con la madera aserrada.

Calidades y Clases

La madera base debe cumplir los requisitos de la UNE-EN 14081-1, y se recomienda al menos la clase de resistencia C24. La clasificación visual se rige por la UNE 56544 o la DIN 4074-1. En calidad estándar se ofrece S10; bajo pedido, S13.

En el mercado se encuentran dos calidades comerciales:

  • KVH Sicht (calidad vista): superficie cepillada, libre de defectos visibles, apta para elementos expuestos como techos, pérgolas o pórticos interiores.
  • KVH Industrie (calidad industrial): tolera pequeños defectos superficiales. Se destina a elementos no vistos donde prima la resistencia.

Para los detalles de las uniones dentadas y los defectos admisibles (nudos, fendas, cambios de color, bolsas de resina), rige la UNE-EN 15497. El producto lleva marcado CE obligatorio en la Unión Europea.

Principales Usos de las Vigas KVH

Puede emplearse en las mismas aplicaciones que la madera aserrada estructural, pero con mayor precisión y estabilidad:

  • Estructuras portantes: vigas y pilares en viviendas unifamiliares, edificación en altura y rehabilitación de cubiertas.
  • Entramado ligero: bastidores de muros, forjados y tejados en sistemas constructivos de entramado.
  • Construcción modular y prefabricada: paneles, módulos y cerramientos fabricados en taller.
  • Refuerzos y sustituciones: refuerzo de forjados existentes, viguetas de reemplazo y rehabilitación de cubiertas.
  • Elementos vistos: techos decorativos, pérgolas, marquesinas y mobiliario urbano, cuando se elige calidad Sicht.

El dimensionado se realiza conforme al CTE DB-SE M, la UNE-EN 1995-1-1 (Eurocódigo 5) o la DIN 1052, según la calidad elegida y sus propiedades mecánicas. El empalme de testa con unión dentada no reduce la capacidad resistente: a efectos de cálculo se considera pieza continua.

Preguntas Frecuentes

¿Qué diferencia hay entre madera KVH y madera laminada encolada?

La KVH es madera maciza con uniones dentadas encoladas en testa; la madera laminada encolada (GL) se forma encolando láminas en paralelo. La KVH mantiene la sección de madera maciza y llega hasta 14 m; la laminada permite secciones mayores y luces superiores, pero a mayor coste.

¿Qué clases de calidad existen en la madera KVH?

Dos: KVH Sicht (calidad vista), con superficie cepillada y apta para elementos expuestos, y KVH Industrie (calidad industrial), para elementos no vistos donde prima la resistencia estructural.

¿Se puede usar madera KVH en exterior?

Sí, siempre que se elija una especie durable o se aplique tratamiento en clase de uso 3. Para clases de uso 1 y 2 (interior no expuesto) basta con cualquier conífera habitual sin tratamiento adicional.

¿Qué normativa regula la madera KVH?

La UNE-EN 14081-1 (clasificación estructural), la UNE-EN 15497 (uniones dentadas y defectos) y la UNE 56544 o DIN 4074-1 (clasificación visual). El marcado CE es obligatorio en la UE. El cálculo se realiza conforme al CTE DB-SE M o al Eurocódigo 5.

¿La unión dentada reduce la resistencia de la viga?

No. La resistencia característica del empalme debe ser al menos 1,2 veces la de la madera base. A efectos de cálculo estructural, la pieza empalmada se considera continua.
