Vigas Parallam (PSL): Qué Son, Características y Usos

Qué son las vigas parallam, qué características tienen y qué especies se utilizan en su fabricación

Construcción

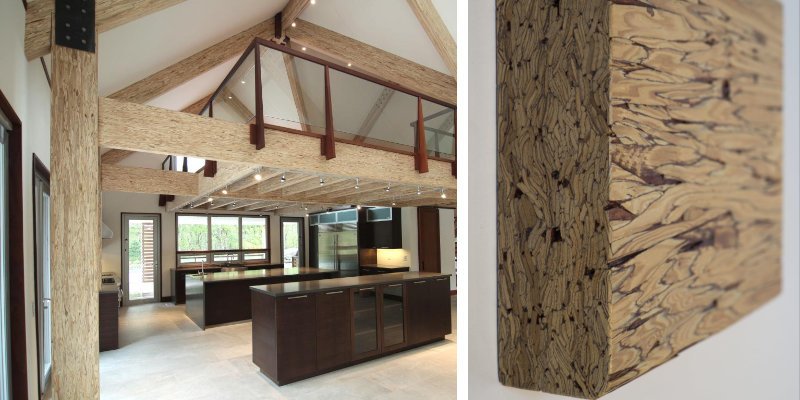

¿Qué es la madera Parallam o PSL (parallel strand lumber)?

Parallam es un producto de madera estructural compuesto por tiras de chapa de madera orientadas en sentido longitudinal, encoladas con adhesivo estructural y prensadas hasta formar un bloque sólido. Las tiras se obtienen por desenrollo de troncos y tienen una longitud media de al menos 300 veces su anchura (que no supera los 6,4 mm). El curado del adhesivo se realiza con radiación de microondas.

Tabla de Contenidos

El resultado es un material homogéneo, sin nudos visibles y con una anisotropía similar a la de la madera maciza. Los defectos naturales —nudos, pendiente del hilo, rajaduras— quedan distribuidos de forma uniforme en la matriz de adhesivo, lo que mejora el comportamiento respecto a la madera aserrada.

Parallam no es una denominación genérica: es la marca registrada por Weyerhaeuser para su familia de productos PSL. El proceso fue patentado originalmente por la empresa canadiense MacMillan Bloedel en la década de 1960. Otros fabricantes producen PSL bajo sus propias marcas (Boise Cascade, Roseburg), pero en la práctica el término «parallam» se usa de forma genérica para referirse a cualquier viga de hebras paralelas.

Dimensiones y formatos disponibles

Las vigas PSL se fabrican en las siguientes dimensiones representativas:

  • Anchuras (sección): 89 mm (3½"), 133 mm (5¼") y 178 mm (7").
  • Cantos (peralte): de 241 mm (9½") hasta 457 mm (18"), en incrementos normalizados.
  • Longitud: hasta unos 18 m (60 pies), limitada por las restricciones de transporte. Las piezas se pueden fabricar más largas, pero el traslado las condiciona.
  • Columnas PSL: disponibles en secciones cuadradas o rectangulares de 89, 133 y 178 mm.

El producto se sirve cepillado, lijado y con sellado de fábrica. Las tolerancias dimensionales son de ±1,6 mm respecto a las medidas publicadas, con una humedad de uso prevista en torno al 10 %.

Características del Parallam

En comparación con la madera maciza, el PSL ofrece mayor resistencia a la flexión, la tensión paralela a la fibra y la compresión paralela a la fibra. Algunas cifras de referencia:

  • Módulo de elasticidad (E): 2,0 millones de psi (≈13 800 N/mm²) para el Parallam de especie oriental (chopo amarillo).
  • Tensión de rotura en flexión (Fb): 2900 psi (≈20 N/mm²) para el mismo producto.
  • Carbono secuestrado: 1451 kg de CO₂ por tonelada de producto.

A diferencia de las vigas de madera laminada encolada (glulam), las vigas PSL no se fabrican con flecha (camber) predefinida. La sección es homogénea: no tienen «cara superior» ni «cara inferior», lo que simplifica el montaje en obra. Las tolerancias de humedad y cota son similares a las de un forjado con viguetas de alma abierta (TJI).

Se pueden fabricar piezas curvas. El PSL admite mecanizado en obra: se puede perforar según tablas de fabricante y, en piezas sin tratar, se puede desbastar en campo hasta anchuras de 89 mm y cantos de 44 mm. El glulam, en cambio, no admite desbaste en obra.

Antes de la fabricación de la viga, la madera puede tratarse con conservantes a presión. De todos los productos de madera estructural compuesta (SCL), el PSL es el único que se puede tratar de este modo para su uso en aplicaciones exteriores expuestas a la intemperie. La variante Parallam Plus PSL con protección Wolmanized es la aprobada por Weyerhaeuser para uso exterior y humedad permanente.

Parallam frente a glulam, LVL y otros productos

ProductoComposición
PSL (Parallam)Tiras de chapa de madera alineadas longitudinalmente y encoladas
LVLChapas finas de madera encoladas con la fibra en dirección paralela
LSLHebras o lascas de madera encoladas
GlulamTablones de madera dimensionada encolados en un miembro mayor
Madera macizaPieza aserrada directamente del tronco

Diferencias prácticas frente al glulam:

  • Flecha (camber): el glulam almacenado suele llevar una flecha de 1/500; el PSL se fabrica sin flecha.
  • Tolerancias de cota: el glulam admite desviaciones de hasta -5 mm por cada 30 cm de peralte; el PSL se ajusta a ±1,6 mm sobre la cota publicada.
  • Humedad: el glulam se entrega con un 12-14 % de humedad; el PSL, con un 10 % (similar al de una vigueta TJI, pensada para uso en 8-12 %).
  • Columnas: el PSL funciona bien como columna con cargas verticales y laterales, gracias a su sección homogénea. El glulam 24F-V4 no simétrico no se recomienda para columnas por la excentricidad que genera su disposición asimétrica.
  • Mecanizado en obra: el PSL se puede perforar y desbastar dentro de los límites del fabricante; el glulam no admite desbaste.

Especies de madera utilizadas

Aunque técnicamente se puede emplear cualquier especie que permita obtener chapas de forma ágil, las más utilizadas son:

  • Pino del sur (Southern Pine) — el más habitual en PSL de altas prestaciones.
  • Abeto Douglas (Douglas Fir) — el estándar en Canadá, donde el PSL se fabrica principalmente con esta especie.
  • Chopo amarillo (Yellow Poplar) — la especie de la planta de Weyerhaeuser en Buckhannon (Virginia Occidental).
  • Cicuta occidental (Western Hemlock).
  • Haya, chopo y pino — mencionados en el mercado europeo.

Las resinas empleadas son de tipo fenol-formaldehído, resistentes al agua.

Usos del PSL

El PSL se emplea como vigas, columnas y travesaños en una amplia variedad de estructuras:

  • Cubiertas y pórticos: vanos largos con tramos despejados, donde la resistencia a la flexión del PSL resulta determinante.
  • Columnas en muros altos: la sección homogénea y la ausencia de flecha facilitan el aplomado.
  • Dinteles y cabeceras sobre vanos de puertas y ventanas.
  • Cerramientos de piscinas y ambientes con humedad elevada (en su variante tratada).
  • Estructuras exteriores expuestas a la intemperie (Parallam Plus con Wolmanized).

También es posible fabricar tableros con PSL, aunque en este sentido la demanda es sensiblemente menor.

El producto se rige por evaluaciones técnicas individuales de cada fabricante (informes ICC-ES en Estados Unidos, aprobaciones CCMC en Canadá), ya que no existe una norma común de fabricación para PSL como sí la hay para glulam (ANSI A190.1) o CLT (ANSI/APA PRG 320). Cada productor desarrolla sus propios valores de diseño a partir de ensayos y de las guías de la norma canadiense CSA O86 y los estándares ASTM relevantes.

¿Cuál es la diferencia entre Parallam y LVL?

Ambos son madera estructural compuesta, pero difieren en la forma de las fibras: el LVL se fabrica con chapas finas de madera encoladas, mientras que el PSL (Parallam) usa tiras de chapa más gruesas (hasta 6,4 mm de ancho) alineadas en dirección longitudinal. El PSL ofrece mayor resistencia en piezas de gran peralte; el LVL es más habitual en viguetas de forjado y cabeceras de vano.

¿Se puede usar Parallam en exteriores?

El PSL estándar no está pensado para exposición permanente a la intemperie. Para uso exterior existe la variante Parallam Plus PSL con protección Wolmanized, tratada a presión con conservantes y aprobada por el fabricante para aplicaciones en contacto con humedad. Es el único producto SCL que admite este tratamiento.

¿Qué longitud máxima puede tener una viga Parallam?

Hasta unos 18 metros (60 pies), condicionado por las restricciones de transporte. El fabricante puede producir piezas más largas, pero el traslado por carretera marca el límite práctico. Para vanos mayores se recurre a empalmes en obra o a otros sistemas estructurales.

¿Se puede perforar o cortar una viga Parallam en obra?

Sí. El PSL sin tratar admite perforaciones según las tablas del fabricante y se puede desbastar en obra para ajustar cantos (hasta 44 mm) y anchuras (hasta 89 mm). El glulam, en cambio, no admite desbaste en obra porque se dañarían las láminas estructurales.
