Entramado Ligero de Madera: Cálculo de Muros y Forjados

¿Conoces qué elementos componen un forjado de madera y qué cálculos son necesarios para diseñar la estructura?

Construcción

El entramado ligero de madera es un sistema estructural formado por piezas esbeltas de madera (montantes, viguetas, cerchas) separadas entre 40 y 60 cm, arriostradas con tableros estructurales y unidas mediante clavos o tirafondos. De origen norteamericano (siglo XIX, plataforma frame), es hoy el sistema de madera más usado en residencial, y en España su cálculo se rige por el CTE DB SE-M.

Tabla de Contenidos

Calcular un entramado ligero exige analizar dos subsistemas planos que se estabilizan mutuamente: los muros, que aportan la estabilidad lateral frente a viento y sismo trabajando como diafragmas; y los forjados, que reciben las cargas verticales y las transmiten linealmente a los muros. A continuación se revisan las cargas del CTE, los materiales, el cálculo de muros de corte y el dimensionado de forjados.

Acciones según el CTE

El CTE clasifica las acciones en permanentes, variables y accidentales.

Las acciones permanentes son el peso propio de la construcción (acabados y estructura). El cálculo debe ser iterativo: se parte de un predimensionado y se ajustan las secciones hasta que la estructura soporta también su propio peso.

Para vivienda unifamiliar, las acciones variables y accidentales son:

  • Sobrecarga de uso: 2 kN/m² en interiores; en cubiertas varía entre 0 y 1 kN/m² según uso e inclinación.
  • Viento: de forma simplificada se adopta 0,5 kN/m², aunque en costa o zonas expuestas hay que tomar valores superiores según la zona eólica.
  • Nieve: entre 0 y más de 9 kN/m², es la más variable y depende de la ubicación de la obra y de la geometría de la cubierta.
  • Sismo: en España solo se considera en zonas de Granada y Murcia. El entramado ligero, por su bajo peso y ductilidad, responde bien a los terremotos.

Materiales y clases resistentes

La decisión final en el cálculo se reduce a «qué perfiles, a qué distancia». Pero esa decisión tiene casi infinitas combinaciones. Hay que fijar tres variables: material, clase resistente y medidas.

Para elementos lineales, los materiales habituales son la Madera Aserrada Estructural (MAE), la Madera Laminada Encolada (MLE), la Madera Reconstituida (SCL), la Madera Microlaminada (LVL) y las Vigas Compuestas. Cada una tiene distintas clases resistentes (CR), identificadas por el CTE con una o dos letras (material) y un número de dos cifras (resistencia a flexión en N/mm²): C24 significa madera aserrada de conífera con 24 N/mm² de resistencia a flexión.

Para tableros estructurales el catálogo también es amplio: Contrachapados, OSB, Tableros de Partículas, MDF y tableros de fibras duros (HB) o semiduros (MB). Su clase resistente depende de la clase de servicio para la que son aptos.

La medida del tablero (habitualmente 244×122 cm, herencia de las medidas americanas 96×48") determina la separación entre elementos lineales: el intereje debe ser divisor de esa longitud, para no desperdiciar material ni tiempo en cortes.

Las uniones se ejecutan con clavos y tirafondos. Las medidas (longitud y diámetro) y la protección frente a la corrosión (galvanizado en caliente, según el CTE) son clave. La capacidad de carga lateral y la resistencia al aplastamiento de la madera suelen gobernar el dimensionado. A los conectores de clavija se suman los auxiliares: placas perforadas, escuadras, cartelas de madera, placas-clavo y estribos, que resuelven puntos singulares.

Cálculo de muros de entramado ligero

En el entramado ligero, los muros son los encargados de aportar la estabilidad lateral al conjunto. Cuando el viento o un sismo empujan el edificio, los tableros trabajan como diafragmas que impiden el descuadre del entramado. Los esfuerzos se transmiten de la madera al tablero a través de los conectores metálicos, que trabajan a cortadura.

El muro se compone de:

  • Pie derecho (montantes): madera aserrada o madera empalmada (KVH) de coníferas, típicamente 38×89 o 38×140 mm.
  • Testeros (durmiente superior e inferior): pieza horizontal que cierra el panel.
  • Tablero estructural: habitualmente OSB-3 o contrachapado, de 9 a 15 mm.
  • Conectores metálicos: clavos, tirafondos o grapas; además de hold-downs y pernos para el amarre al forjado y a la cimentación.

Tres modos de fallo a comprobar

Las fuerzas horizontales producen tres efectos sobre el diafragma de muro:

  • Descuadre: cortante en los conectores que unen el tablero al entramado. Es el que gobierna el dimensionado del diafragma.
  • Desplazamiento basal: esfuerzo rasante entre el durmiente inferior y la cimentación.
  • Vuelco: tracción en el montante de sotavento y compresión en el de barlovento, que exigen un hold-down (angular de tracción) y un apoyo de reparto.

Las cargas verticales (peso propio del muro y de forjados o cubiertas que descarguen sobre él) reducen el levantamiento, por lo que conviene considerarlas para no sobredimensionar los hold-downs. Al combinar acciones, para el esfuerzo de tracción las cargas verticales son favorables (0,8·G + 1,5·W); para el de compresión, desfavorables (1,35·G + 1,5·W).

Variables para aumentar la resistencia al descuadre

Si el muro no verifica, se puede iterar con:

  • Clase resistente de la madera del entramado.
  • Tipo de tablero estructural (OSB, contrachapado, superPan) y su espesor.
  • Usar tablero en una sola cara o en las dos (duplica aproximadamente la resistencia).
  • Tipo de conector, diámetro y separación en el perímetro del tablero.

En la práctica, se juega casi siempre con la separación entre conectores. Si aun reduciéndola no basta, se pasa a tablero por ambas caras.

El módulo de deslizamiento Kser

Si la conexión tablero-entramado fuese rígida, el descuadre sería muy pequeño. Pero los esfuerzos cortantes producen un pequeño deslizamiento al aplastarse la madera contra el clavo. Este deslizamiento se estima con el módulo de deslizamiento instantánea Kser (N/mm), cuyo valor depende del tipo de fijación, su diámetro y la densidad de la madera y del tablero. Para clavos:

Kser = ρm^1,5 · d^0,8 / 30

donde ρm = √(ρm,madera · ρm,tablero). Los valores se consultan en la tabla 7.2 del DB SE-M.

El montante del extremo a sotavento queda sometido a compresión paralela a la fibra con efecto de pandeo, y transmite al durmiente una compresión perpendicular que suele exigir duplicar los montantes para aumentar la superficie de reparto.

El forjado como diafragma horizontal

Los forjados también trabajan como diafragma: rigidizan el conjunto en plano horizontal y reparten las acciones horizontales entre los muros. Para que funcionen como tal, el tablero superior debe estar bien conectado a las viguetas, y los bordes deben quedar clavados con separación reducida.

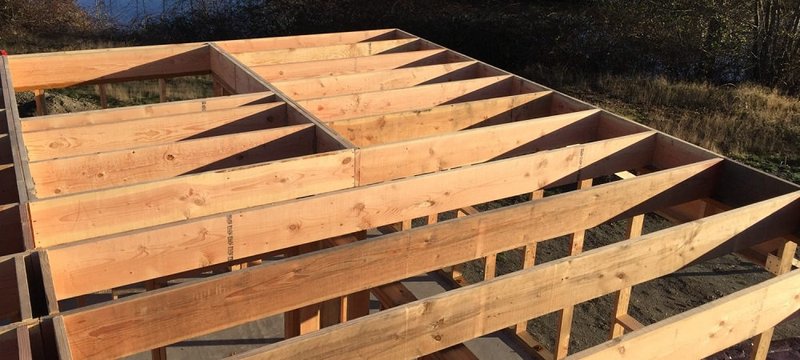

Forjados de Madera en Entramados Ligeros

La función de los forjados de madera, dentro del sistema estructural de entramado ligero, es recibir cargas superficiales (peso propio, tabiques y sobrecarga de uso) y transmitirlas a los extremos, en forma de cargas lineales sobre los muros. Los forjados también colaboran en la estabilidad, rigidizando el conjunto en planos horizontales.

Los Elementos y sus Funciones

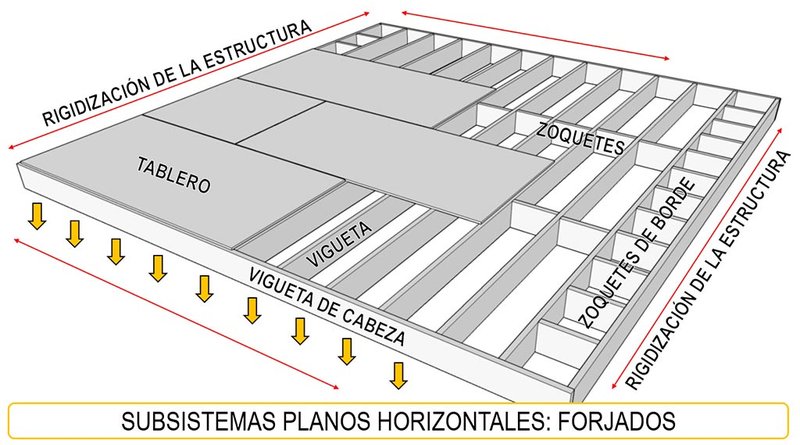

planos horizontales forjado

Los elementos principales son las viguetas, que discurren en el sentido de la luz, pero requieren de elementos secundarios dispuestos transversalmente: viguetas de cabeza y zoquetes. Además de las líneas continuas de zoquetes (imprescindibles para evitar el vuelco de las viguetas), se colocan zoquetes uniendo las dos viguetas extremas (zoquetes de borde) cuando la última apoya directamente sobre un entramado vertical, para evitar la diferencia de deformación.

Los tableros estructurales aumentan la rigidez en el eje de las viguetas y evitan su pandeo al arriostrar la parte comprimida. La medida del tablero determina la separación entre viguetas, que debe ser divisor de dicha longitud para no desperdiciar material.

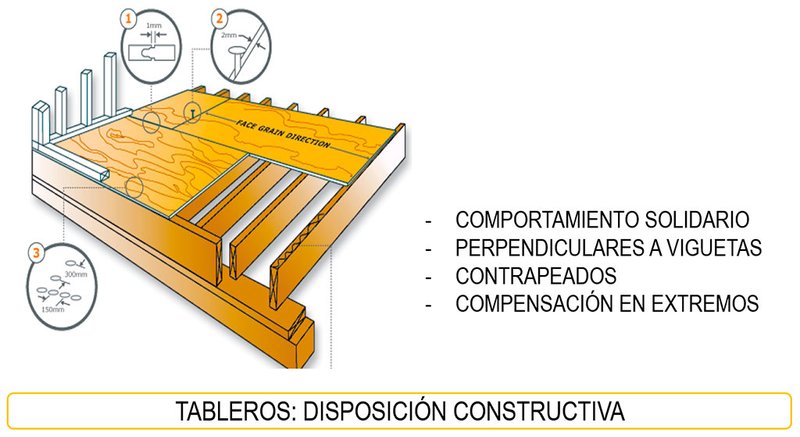

disposicion tableros

Los tableros deben contrapearse, de forma que no coincidan las juntas: así los tramos exteriores, más desfavorables, no tienen continuidad transversal y su efecto se atenúa.

Los tableros permiten la transferencia de cargas de una vigueta a las contiguas, aumentando la resistencia un 10 % respecto a la pieza aislada: es el factor de carga compartida k_sys del CTE.

La mayoría de tableros usados en forjados (OSB y contrachapados) son anisótropos: su resistencia es mayor en dirección longitudinal, por lo que siempre deben disponerse perpendiculares a las viguetas. Se consigue mayor resistencia y un mayor número de tramos interiores.

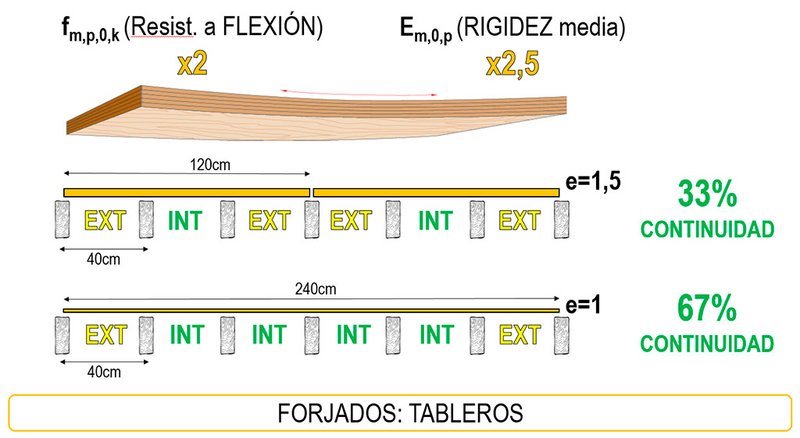

Con un tablero de 120×240 cm sobre viguetas a 40 cm: en dirección de las viguetas resultan 3 tramos (1 interior, 2 exteriores, 33 % de continuidad); en sentido transversal, 6 tramos (4 interiores, 2 exteriores, 67 % de continuidad).

cálculos forjados tableros

A esto se suma que la resistencia a flexión es aproximadamente el doble en dirección paralela a las fibras, y la rigidez 2,5 veces superior. En sentido paralelo a las viguetas haría falta un tablero de un 50 % más de espesor: es una decisión de diseño previa a cualquier cálculo que ahorra material.

Cálculos

Es muy útil elaborar tablas de cálculo que cubran toda la casuística habitual en viviendas. Las bases habituales son:

  • Comportamiento solidario de los tableros, conectados en sentido transversal mediante machiembrado o grapas.
  • Tableros perpendiculares a las viguetas (mayor número de tramos interiores; OSB y contrachapado son anisótropos). Colocados siempre contrapeados.
  • En el extremo del forjado (único tramo sin continuidad), se reduce la distancia entre viguetas para compensar, o se enzoquetan las dos primeras viguetas.

Así el cálculo se hace de forma global, sin que domine la situación más desfavorable y beneficiando la continuidad sobre los apoyos.

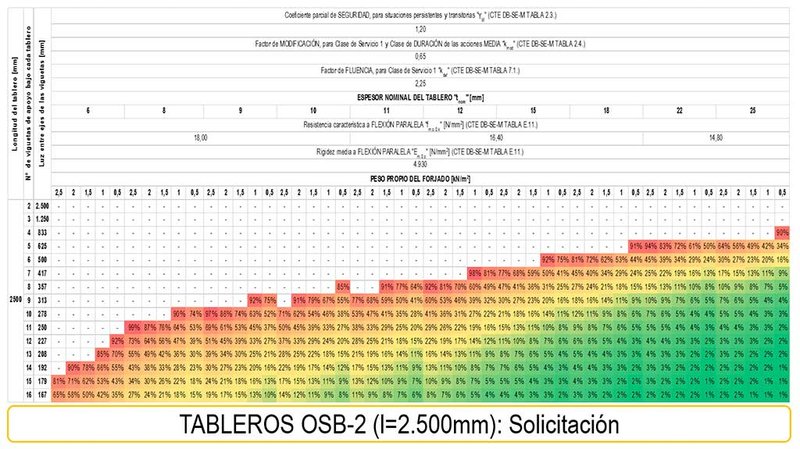

La tabla para tableros OSB-2 de 2500 mm de longitud contempla el índice de agotamiento para cada espesor (6 a 25 mm), distintos pesos propios de forjado (0,5 a 2,5 kN/m²) e interejes divisores de la longitud del tablero.

cálculo tableros osb forjados

El cálculo contempla tanto ELU como ELS, siendo este último el que manda en casi todos los casos. Puede partirse de un espesor fijo buscando el intereje máximo, o de un intereje fijo buscando el espesor idóneo.

En cuanto a las viguetas, lo habitual es que apoyen solo en los extremos (sus dimensiones rara vez superan los 4,88 m, es decir, 192"). En su cálculo manda también la deformación, por lo que son piezas de bastante canto. Tienen tendencia al vuelco: hay que prever zoquetes, tanto más necesarios cuanto mayor sea su esbeltez y la luz.

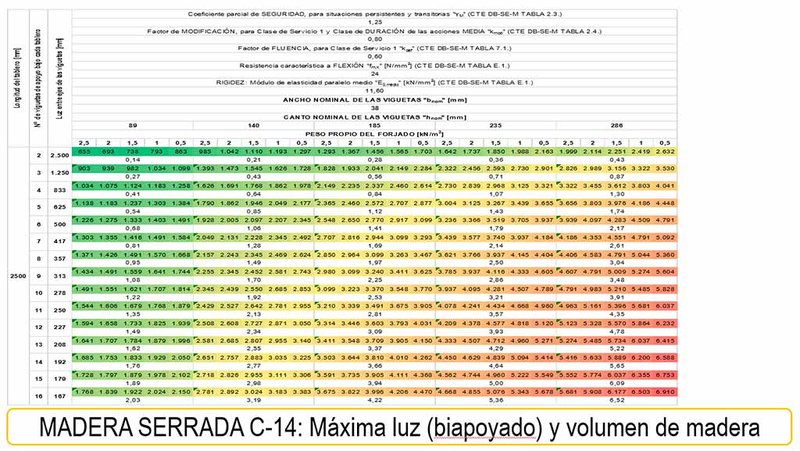

Para viguetas también conviene elaborar tablas. La siguiente es para forjados biapoyados con viguetas de madera aserrada clase C-14, con perfiles de ancho fijo y canto variable (desde 38×89 mm hasta 38×286 mm, medidas típicas americanas). La longitud del tablero sigue mandando para fijar el intereje.

madera aserrada para forjados cálculos

La tabla devuelve la luz máxima según el perfil, el intereje y el peso propio (0,5 a 2,5 kN/m²). El código de colores va de las menores luces (verde) a las mayores (rojo). En la parte sin colorear se recoge el volumen de madera (m³) necesario para 100 m² de forjado, para combinar con las tablas de tableros y buscar la solución más económica.

Puede partirse de unos perfiles fijos buscando el intereje máximo, o buscar el perfil necesario para una luz y un intereje dados.

¿Qué normas regulan el cálculo de un entramado ligero de madera en España?

El cálculo se rige por el CTE DB SE (Seguridad Estructural) y su documento básico DB SE-M dedicado específicamente a estructuras de madera. Las acciones (cargas) se toman del DB SE-AE, y las combinaciones siguen los estados límite últimos y de servicio que marca el código.

¿Cómo se calcula la estabilidad lateral de un muro de entramado ligero?

El muro trabaja como un diafragma que se verifica frente a tres modos de fallo: descuadre (cortante en los conectores tablero-entramado), desplazamiento basal (rasante en el apoyo inferior) y vuelco (tracción en el montante de sotavento, compensado con hold-down). Las cargas verticales favorecen la estabilidad al reducir el levantamiento. El módulo de deslizamiento Kser de cada conector, según la tabla 7.2 del DB SE-M, permite estimar la deformación del diafragma.

¿Qué separación entre viguetas es habitual en forjados de entramado ligero?

Los interejes más frecuentes son 40 cm y 60 cm, siempre divisores de la longitud del tablero (habitualmente 244 o 250 cm) para evitar desperdicios. La elección depende de la luz del forjado, el espesor del tablero y el peso propio; en general, a mayor luz conviene reducir el intereje o aumentar el canto de la vigueta.

¿Qué estado límite suele gobernar el dimensionado de viguetas y tableros?

En la mayoría de los casos manda el estado límite de servicio (ELS), es decir, la deformación, antes que el estado límite último (ELU) de resistencia. Por eso las viguetas son piezas de bastante canto y los tableros se dimensionan para mantener flechas aceptables bajo carga de uso.

¿Cuánto dura una casa de entramado ligero de madera?

Con un diseño correcto (protección frente a la humedad, ventilación de la cámara, durmiente separado de la cimentación) y mantenimiento adecuado, la vida útil supera los 100 años. En Norteamérica, Rusia y Escandinavia hay viviendas de entramado ligero con varios siglos de uso.
