Madera Laminada Encolada (Glulam): Tipos, Usos y Ventajas

¿Qué es la madera laminada encolada estructural o glulam? ¿Qué tipos de elementos y estructuras permite fabricar? ¿Qué ventajas ofrece frente a otros materiales?

Construcción

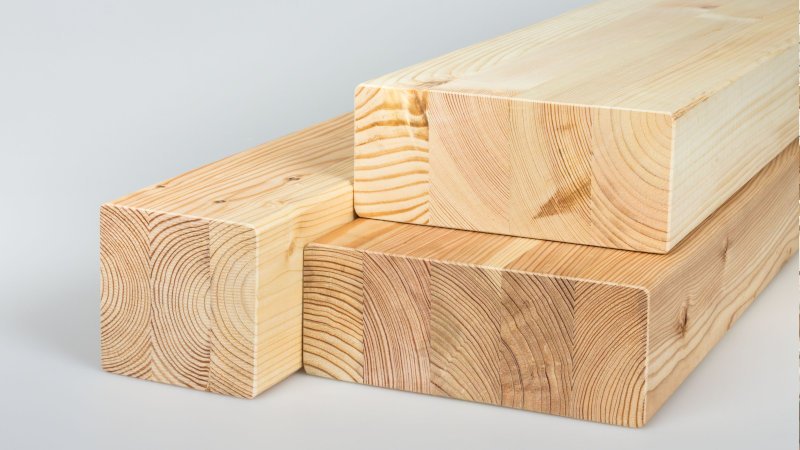

¿Qué es la Madera Laminada Encolada?

La madera laminada encolada es un producto estructural de ingeniería formado por láminas de madera aserrada (de pequeña escuadría, con espesores entre 6 y 45 mm) encoladas entre sí con la fibra en dirección paralela a la longitud de la pieza. Las uniones entre láminas se realizan mediante empalmes dentados (finger joint) o, en ocasiones, a tope.

Tabla de Contenidos

La idea es sencilla: fabricar piezas grandes y resistentes de madera a partir de piezas más pequeñas, eliminando los defectos de cada tablón.

También se la denomina glulam, por su nombre en inglés: glued laminated timber. O MLE (madera laminada encolada), su abreviatura en español.

Nació a principios del siglo XX, cuando el maestro carpintero alemán Karl Friedrich Otto Hetzer patentó un sistema para unir láminas de madera con colas de caseína. Hoy es un producto estandarizado bajo la norma europea EN 14080 y se emplea en vigas, columnas y estructuras de todo tipo, tanto residenciales como comerciales.

Durante la fabricación, el control de la humedad de la madera resulta determinante: debe situarse entre el 8 % y el 12 %, rango en el que la madera ofrece mayor estabilidad. Otros factores clave son la selección de piezas (se eliminan defectos como nudos o bolsas de resina), el tipo de adhesivo, la calidad superficial y la orientación de las láminas.

Ventajas del Glulam

  • Relación resistencia-peso superior. Con un peso inferior al 10 % del acero y una quinta parte del hormigón, la madera laminada encolada ofrece una resistencia comparable con mucha menos masa. La relación resistencia-peso duplica a la del acero estructural.
  • Piezas de gran tamaño y libertad de diseño. Permite fabricar vigas y columnas de prácticamente cualquier tamaño y forma, incluidas curvas e inclinaciones. Se alcanzan luces libres de hasta 60 metros sin apoyos intermedios. Las limitaciones las impone el transporte, no el material.
  • Mayor estabilidad y resistencia que la madera aserrada. Al eliminar defectos y homogeneizar la sección, las propiedades mecánicas son más predecibles y superiores a las de una pieza maciza equivalente.
  • Buena resistencia al fuego. La carbonización superficial forma una capa protectora que conserva su resistencia y ralentiza la combustión, lo que permite una evacuación segura. La durabilidad al fuego es 2-3 veces mayor que la del acero y el hormigón.
  • Durabilidad demostrada. Con un mantenimiento adecuado, las estructuras de madera laminada encolada mantienen sus propiedades durante décadas. Existen estructuras con bastantes décadas de antigüedad en perfecto estado.
  • Buena resistencia química. Resiste la mayoría de los ácidos, óxidos y otros agentes corrosivos, lo que la hace adecuada para entornos industriales.
  • Material ecológico y sostenible. Requiere menos energía en todas las fases productivas y de instalación que el acero o el hormigón. Siempre que proceda de explotaciones forestales responsables, su huella de carbono es muy inferior.

Entre las desventajas: su coste de fabricación puede ser superior al de otros productos de madera, la disponibilidad de fabricantes no es universal, y las reparaciones resultan más complejas que en estructuras metálicas.

Tipos de Madera Laminada Encolada

La norma europea EN 14080 define las clases resistentes de la madera laminada encolada. Según la distribución de resistencia en las láminas, existen dos tipos:

  • GLh — Madera Laminada Homogénea. Todas las láminas tienen la misma clase de resistencia.
  • GLc — Madera Laminada Combinada. Las láminas exteriores tienen mayor resistencia que las interiores, optimizando el material.

Existen 7 clases de madera laminada encolada homogénea y 7 de madera laminada combinada. Por ejemplo, una madera con el marcado GL24h indica resistencia característica a flexión de 24 N/mm² y tipo homogéneo (si apareciera una «c» en lugar de la «h», sería madera laminada combinada).

Propiedades características de las clases más comunes:

ClaseResistencia a flexión (N/mm²)Módulo de elasticidad (N/mm²)Resistencia a tracción (N/mm²)
GL24h2411.60016,5
GL28h2812.60019
GL32h3213.70021,5

Para uso estructural, todas las piezas deben llevar el marcado CE. El cálculo estructural se realiza según el Código Técnico de la Edificación (CTE DB-SE-M) y el Eurocódigo 5 (EN 1995-1-1).

Dimensiones habituales:

Las dimensiones no están normalizadas en su totalidad, pero los rangos comerciales más frecuentes son:

  • Anchos: 80-220 mm (estándar), hasta 480 mm (vigas de encolado doble)
  • Alturas: hasta 2.400 mm (según fabricante)
  • Largos comerciales: 10 y 13,5 metros (se fabrican piezas a medida)

Tipos de vigas según geometría:

TipoLuz (m)Ancho (mm)Altura máxima (mm)
Viga recta paralela6-32,5100-2602.000
Viga de encolado doble6-32,5280-4802.000
Viga prearqueada6-32,5100-2601.840
Cerchas15-50100-2601.640

También se pueden clasificar según el tipo de laminado:

  • Horizontal: los planos de encolado son perpendiculares a la dimensión mayor de la sección transversal.
  • Vertical: los planos de encolado son perpendiculares a la dimensión menor.

Producción mundial:

A nivel global se producen entre 7 y 8 millones de m³ de vigas de madera al año. Los principales países productores son Japón, Austria y Alemania, seguidos de Estados Unidos, Rusia y Finlandia.

Especies de Madera Más Utilizadas

Las especies más utilizada son la Picea Abies (abeto rojo o falso abeto) y el pino silvestre. Este último, con tratamiento en profundidad, permite clases de usos 3 y 4.

Otras especies que podemos encontrar en ocasiones son: eucalipto, castaño, roble o haya.

Adhesivos Utilizados

Los adhesivos deben ser resistentes a la humedad y duraderos. La norma EN 14080 define los tipos admisibles según las condiciones de servicio. Los más habituales son:

  • Melamina-urea-formaldehído (MUF). El más utilizado en Europa. Buena resistencia al agua y al envejecimiento. Color claro que no afecta al aspecto de la madera.
  • Fenol-resorcinol (RF). Excelente resistencia a la humedad y a temperaturas elevadas. Se emplea en aplicaciones estructurales expuestas a condiciones adversas.
  • Poliuretano monocomponente de curado en húmedo (PUR). Adhesivo de una sola componente que cura con la humedad de la madera. No contiene formaldehído, lo que lo hace más respetuoso con el medio ambiente.
  • Emulsiones de polímero e isocianato (EPI). Alternativa libre de formaldehído con buena resistencia mecánica.

El encolado se realiza en condiciones ambientales controladas (temperatura 15-25 °C, humedad relativa 40-65 %), con ensayos periódicos de calidad para garantizar la durabilidad de la unión.

Principales Usos de la Madera Laminada Encolada

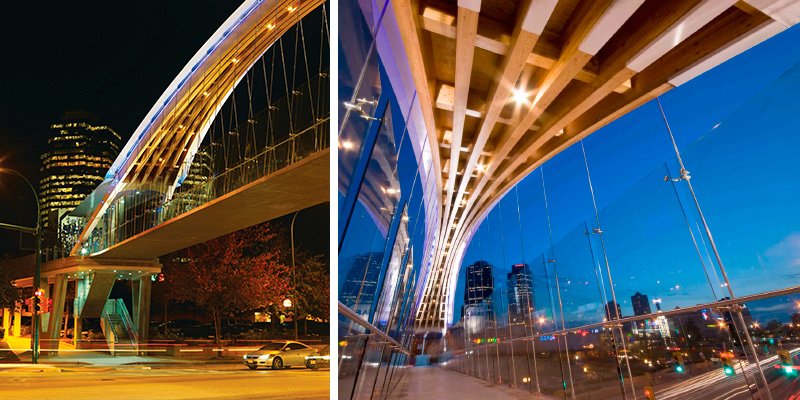

puente glulam

Puente peatonal Kingsway, Burnaby.

La madera laminada encolada se emplea principalmente en elementos estructurales:

  • Vigas rectas, curvas o de sección variable.
  • Cerchas y armaduras.
  • Voladizos y ménsulas.
  • Pilares y columnas.
  • Cubiertas y pórticos.
  • Marcos y estructuras reticulares.

¿Qué tipos de estructuras se fabrican con estos elementos?

Existe una amplia variedad de usos para la madera laminada encolada estructural:

  • Construcciones residenciales: viviendas unifamiliares, edificios en altura.
  • Estructuras ligeras: pérgolas, porches, marquesinas.
  • Instalaciones deportivas: polideportivos, piscinas cubiertas, pabellones.
  • Edificios comerciales: centros comerciales, oficinas, hoteles.
  • Naves industriales: fábricas, hangares, almacenes.
  • Equipamientos públicos: iglesias, escuelas, bibliotecas, museos.
  • Infraestructuras: puentes peatonales y de carretera, pasarelas.

Fabricación de la Madera Laminada Encolada

El proceso industrial comprende las siguientes etapas:

  1. Producción de láminas. La madera se aserra, se seca en horno hasta el 8–12 % de humedad y se cepilla. A continuación se clasifica (visual o mecánicamente) según resistencia y se optimiza: se eliminan los defectos (nudos, bolsas de resina) y se ensamblan las piezas mediante uniones dentadas hasta alcanzar la longitud deseada.
  2. Encolado. Se aplica el adhesivo a las láminas, habitualmente mediante cortina de cola, y se apilan en la configuración prevista.
  3. Prensado. Las láminas encoladas se prensan en un lecho hasta el curado completo del adhesivo, bajo presión controlada (10 MPa en uniones dentadas, 1,2 MPa en vigas).
  4. Acabado. Tras el curado, las piezas se calibran (cepillado y biselado), se cortan a la longitud final y, si procede, se les aplica un acabado superficial antes de la instalación.

Resistencia al Fuego y Durabilidad

La madera laminada encolada presenta un comportamiento predecible frente al fuego. Al igual que la madera maciza de gran sección, la carbonización superficial forma una capa protectora de aproximadamente 0,7 mm/min que aísla el núcleo y conserva su resistencia mecánica. Esto permite una evacuación segura y mantiene la estabilidad estructural durante más tiempo que el acero, que pierde resistencia a partir de 300 °C.

En cuanto a durabilidad, las estructuras de glulam bien diseñadas y mantenidas superan fácilmente los 50 años de vida útil. La clave está en proteger la madera de la humedad: con una humedad inferior al 20 %, no se desarrolla pudrición ni ataque de insectos. En exteriores, se emplean tratamientos superficiales o se utilizan especies con durabilidad natural adecuada, como el pino tratado en profundidad.

Desventajas y Consideraciones

A pesar de sus ventajas, la madera laminada encolada presenta algunas limitaciones:

  • Coste elevado. El proceso de fabricación y los controles de calidad encarecen el producto respecto a la madera aserrada convencional. Una viga GL24h cuesta aproximadamente un 40-60 % más que una viga de madera maciza de dimensiones similares.
  • Disponibilidad limitada. No todos los fabricantes producen todas las secciones y clases resistentes. Los plazos de entrega pueden ser largos para piezas especiales.
  • Reparaciones complejas. A diferencia del acero, las reparaciones in situ resultan complicadas. Los daños por impacto o pudrición localizada requieren intervención especializada.
  • Sensibilidad a la humedad durante el transporte y almacenamiento. Las piezas deben protegerse de la lluvia y la condensación hasta su instalación definitiva.
